Installer et raccorder la Base Boucle d'oreille
Sur cette page
La Base Boucle d'oreille reçoit les messages des capteurs boucles d'oreille par le réseau maillé et les transmet à l'application. Elle est livrée avec un modem 4G qui assure sa connexion Internet : son installation nécessite uniquement une prise électrique.
Cet article contient les parties suivantes :
- Le rôle de la Base Boucle d'oreille
- Le matériel fourni
- Qui réalise l'installation ?
- Raccorder la Base Boucle d'oreille
- Choisir l'emplacement de la Base Boucle d'oreille et du modem 4G
Le rôle de la Base Boucle d'oreille :
| Équipement | Rôle |
|---|---|
| Base Boucle d'oreille | Reçoit les messages du réseau maillé et les transmet à l'application. |
| Ancre | Relaie les messages entre les boucles d'oreille et la Base Boucle d'oreille. Les ancres servent aussi à situer les animaux dans le bâtiment. |
| Capteur boucle d'oreille | Envoie ses mesures au réseau maillé, avec une portée d'environ 100 m. |
Les colliers, les capteurs Vigivel et les capteurs d'ambiance utilisent une autre base, la Base Collier.
Le matériel fourni :

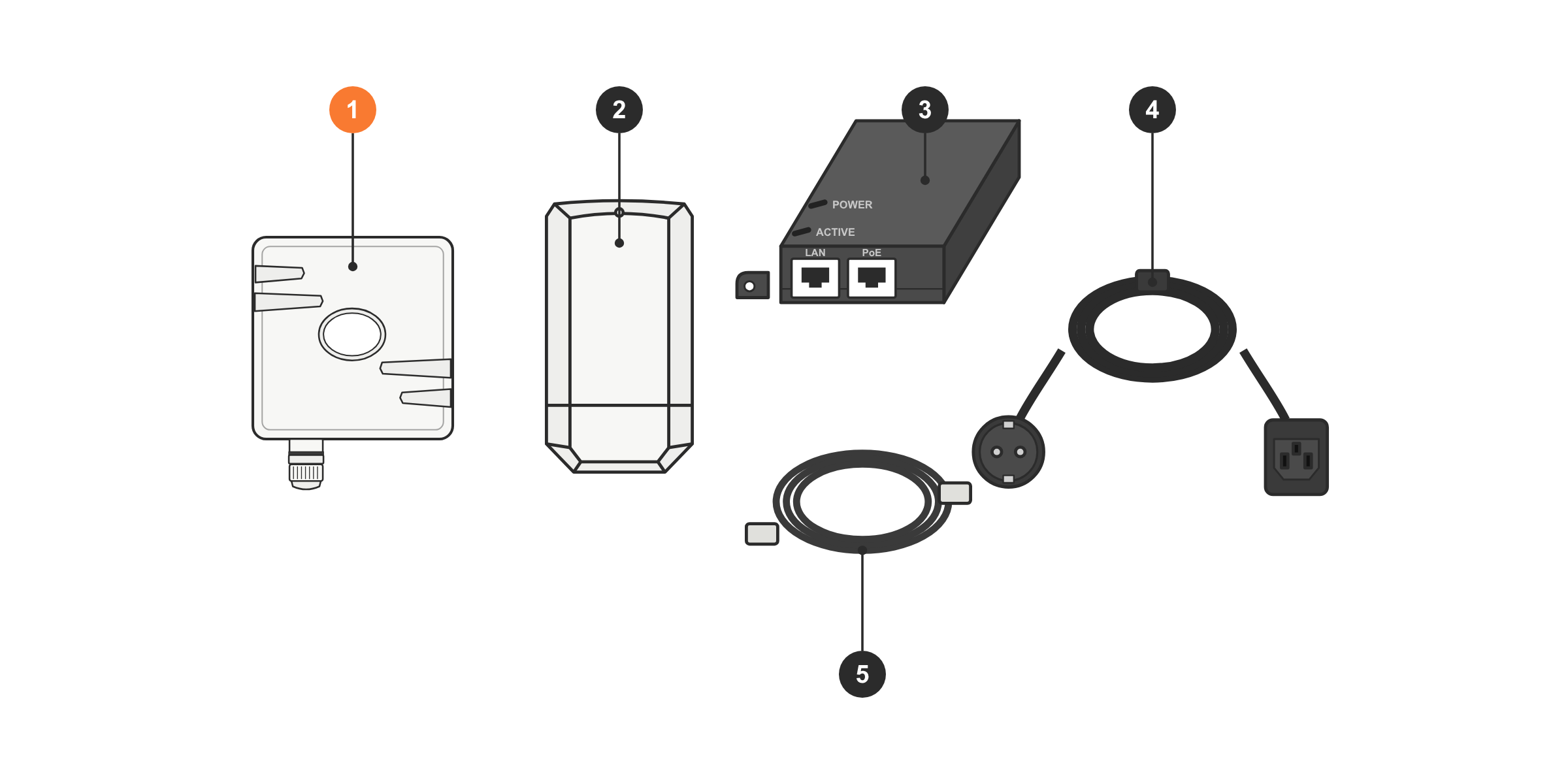

| Élément | Rôle |
|---|---|
| Base Boucle d'oreille | Reçoit les messages des boucles d'oreille et les transmet à l'application. |
| Modem 4G | Assure la connexion Internet de la base et l'alimente par le câble réseau. |
| Carte SIM | Incluse dans le modem 4G. |
| Injecteur PoE | Se branche sur la prise électrique et alimente le modem 4G par le câble réseau. Il comporte 2 ports (LAN et PoE) et 2 voyants (POWER et ACTIVE). |
| Câble d'alimentation | Relie l'injecteur PoE à la prise électrique. |
| Câble réseau de 50 cm traité anti-UV | Relie le modem 4G à la base. |
| Malle de transport | Permet de ranger et de transporter le matériel. |
Non fourni : le câble réseau qui relie l'injecteur PoE au modem 4G. Sa longueur dépend de votre installation. Utilisez de préférence un câble réseau blindé et traité anti-UV. Prévoyez aussi une boîte étanche pour l'injecteur PoE, par exemple une boîte de dérivation électrique.
Qui réalise l'installation ?
L'installation de la Base Boucle d'oreille est en général réalisée par votre distributeur. Selon l'organisation de votre distributeur, ou si vous avez acheté le matériel en direct, vous pouvez être amené à la réaliser vous-même.
Raccorder la Base Boucle d'oreille :
Le modem 4G fournit la connexion Internet et transmet l'alimentation à la base par le câble réseau. Une seule prise électrique suffit pour l'ensemble.

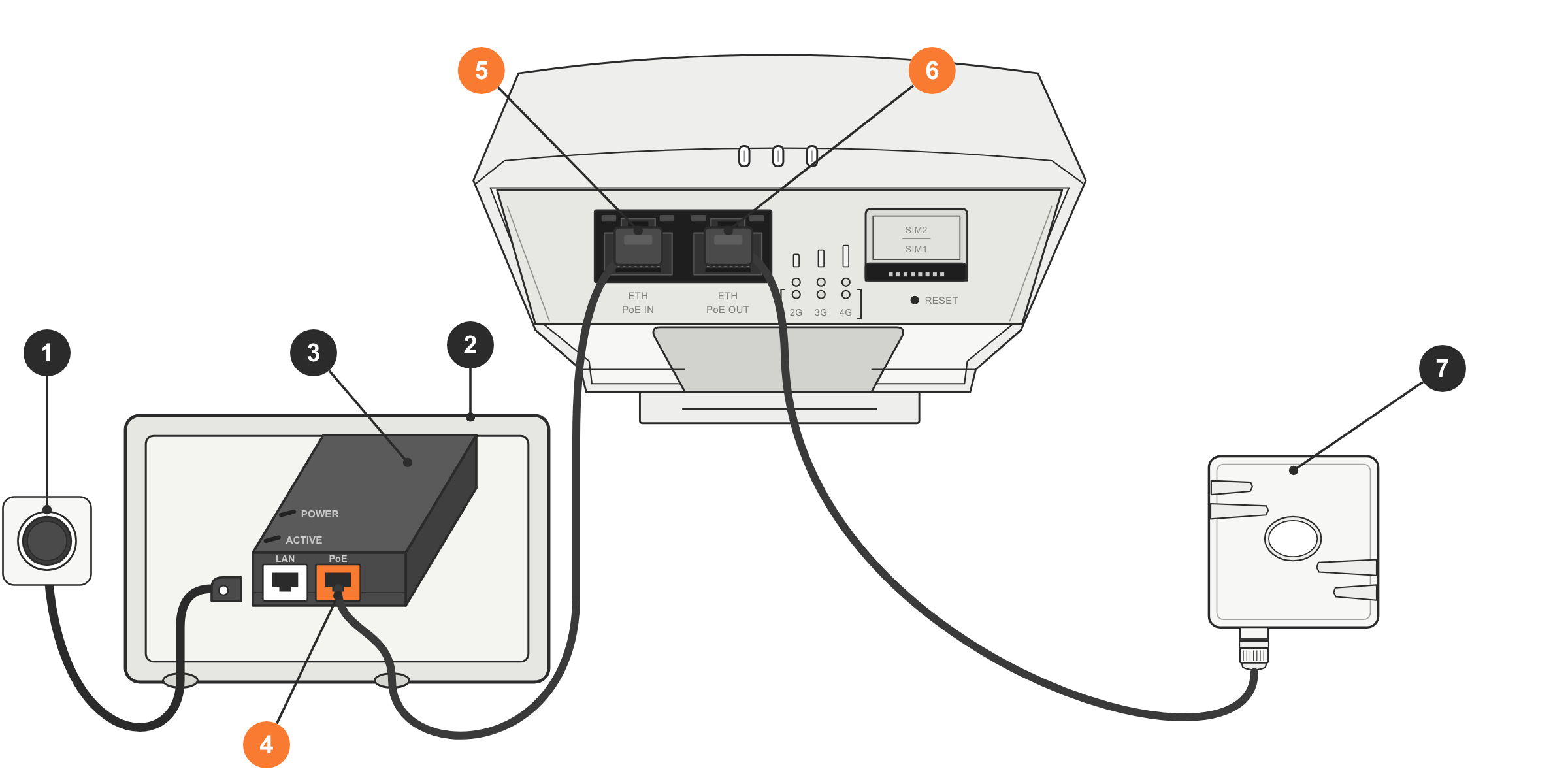

Pour raccorder la Base Boucle d'oreille :
- Installez l'injecteur PoE dans une boîte étanche, par exemple une boîte de dérivation électrique. L'injecteur PoE n'est pas étanche.
- Reliez l'injecteur PoE à une prise électrique avec le câble d'alimentation.
- Reliez le port PoE de l'injecteur PoE au port IN du modem 4G avec un câble réseau. Ce câble n'est pas fourni : choisissez sa longueur selon la distance entre la prise électrique et le modem 4G.
- Reliez le port OUT du modem 4G au port Ethernet de la Base Boucle d'oreille avec le câble réseau de 50 cm fourni.
- Remettez en place le cache étanche du modem 4G : il protège la carte SIM et les connectiques.
Nous recommandons vivement d'installer une prise parafoudre entre la prise électrique et l'injecteur PoE.

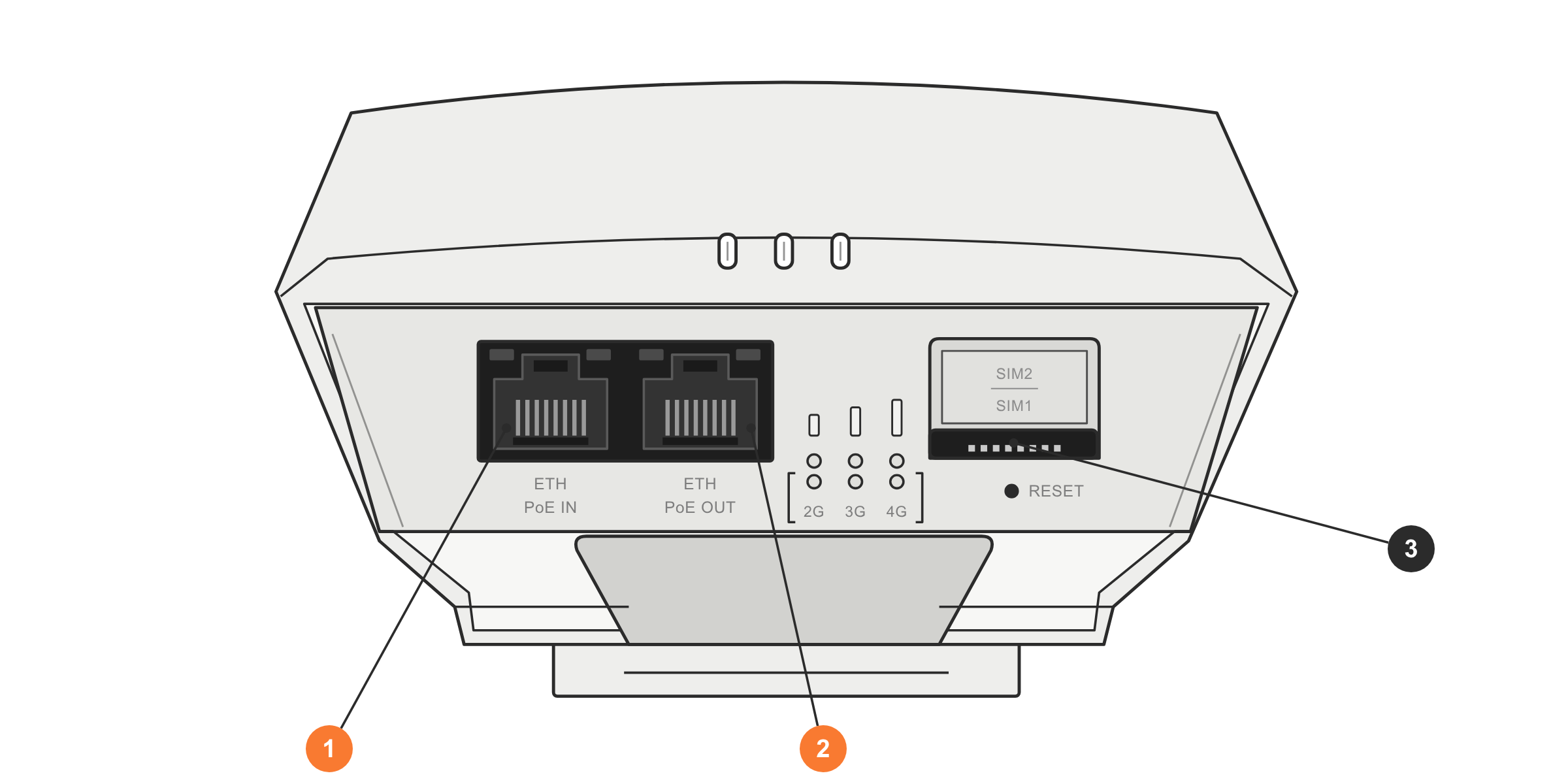

N'inversez pas les ports du modem 4G : le câble venant de l'injecteur PoE se branche sur le port IN, le câble allant vers la base part du port OUT. Les marquages IN et OUT sont visibles sur le matériel.
Une fois la base raccordée, son état s'affiche dans l'application : Base Connectée ou Base Déconnectée.
Choisir l'emplacement de la Base Boucle d'oreille et du modem 4G :

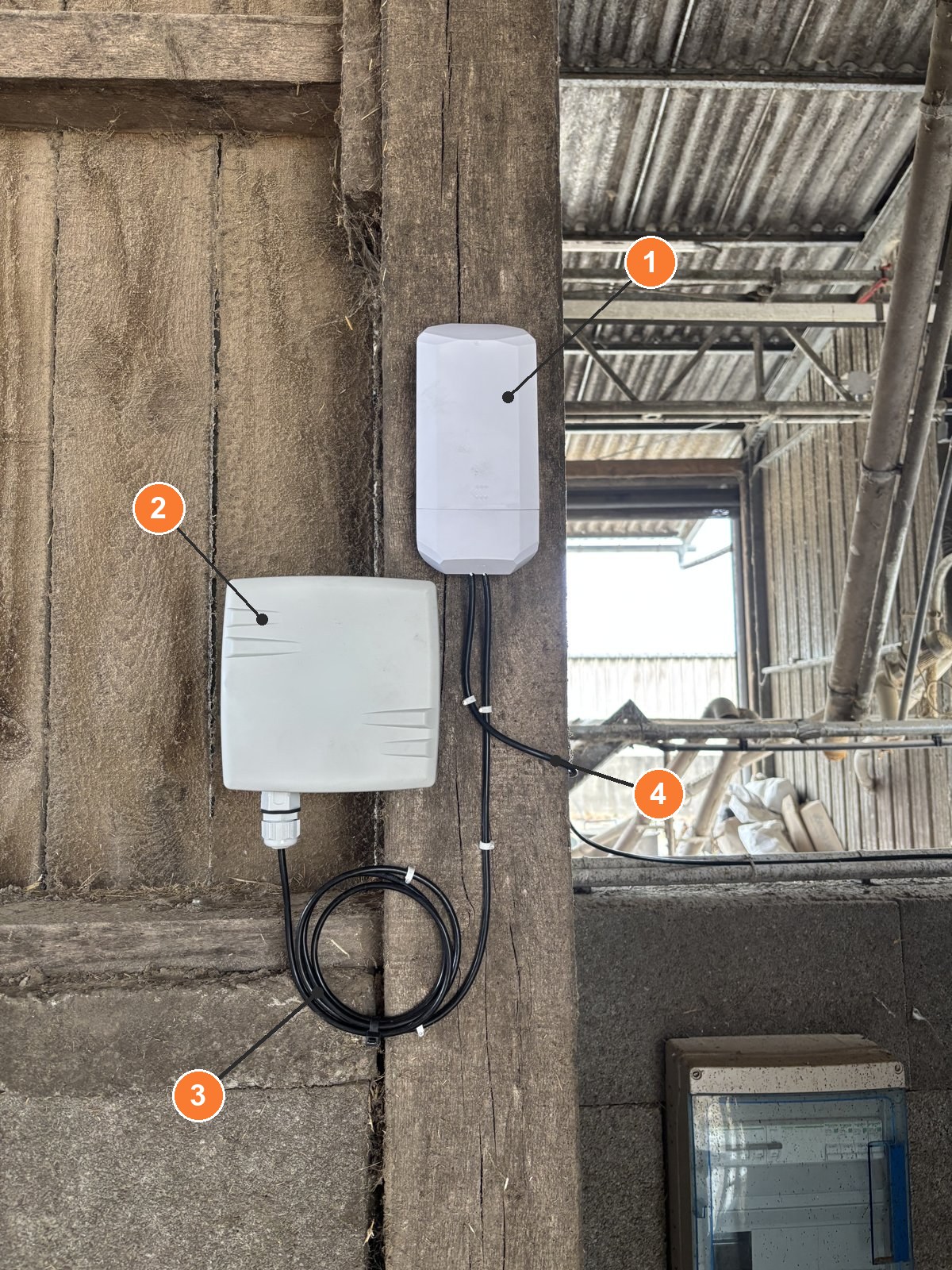

- Installez la base à l'intérieur du bâtiment, en général en dehors de la zone dans laquelle les animaux sont localisés.
- Installez la base et le modem 4G à hauteur d'homme environ, hors de portée des animaux.
- Le modem 4G est certifié IP55 : il ne nécessite pas de boîtier de protection.
- N'installez pas la base ni le modem 4G à proximité directe d'un équipement sans fil déjà en place, pour éviter les interférences : robot d'aspiration ou de raclage, robot repousse-fourrage ou système d'alimentation autonome des animaux.
- Placez la base à moins de 25 m d'au moins 2 ancres : ces ancres assurent la liaison entre le réseau maillé et la base.
- Après la pose, enregistrez la position de la base dans l'application, depuis Paramètres > Implantation.
Après l'installation de la base et des ancres, lancez un audit réseau depuis Paramètres > Audit réseau pour vérifier leur disposition.
