Installer et raccorder la Base Collier
Sur cette page
La Base Collier fait le lien entre vos capteurs et l'application : elle reçoit par réseau longue portée les mesures des colliers, des capteurs Vigivel et des capteurs d'ambiance, puis les transmet par Internet. Son emplacement et son raccordement déterminent la portée et la fiabilité de tout le système.
Les capteurs boucles d'oreille utilisent une autre base, la Base Boucle d'oreille, qui fonctionne avec un réseau maillé.
Cet article contient les parties suivantes :
- Le matériel de la Base Collier
- Choisir le type d'installation
- Raccorder la Base Collier
- Choisir l'emplacement de la Base Collier et de l'antenne
Effectuez l'installation en toute sécurité, en particulier les travaux en hauteur. Nous vous recommandons de faire appel à un installateur qualifié.

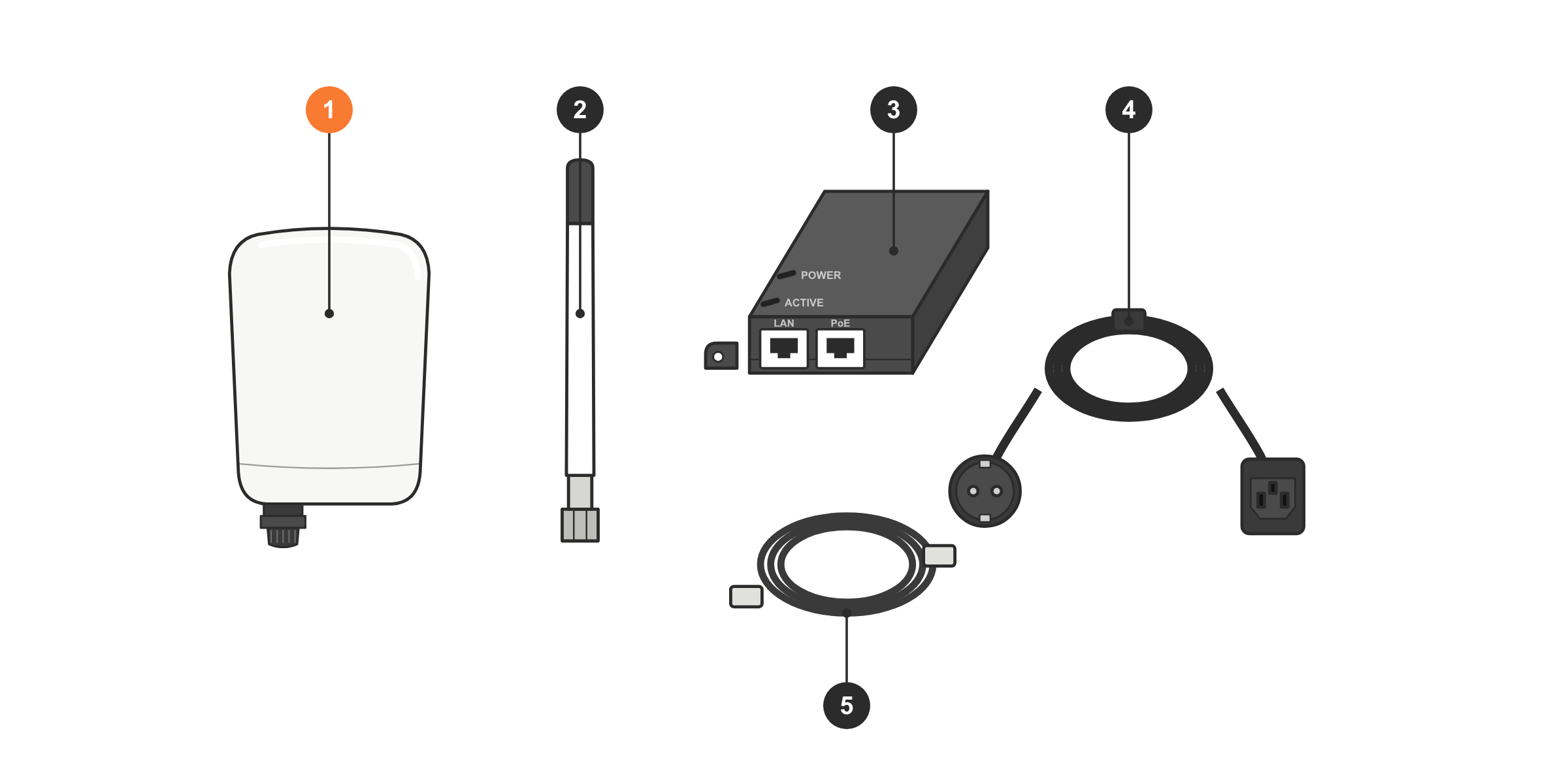

Le matériel de la Base Collier :
| Élément | Rôle |
|---|---|
| La Base Collier | Reçoit les mesures des capteurs et les transmet par Internet, grâce à sa carte SIM intégrée. |
| L'antenne | Assure la communication avec les capteurs. |
| L'injecteur PoE | Alimente la base par le câble Ethernet qui les relie. |
| Le câble d'alimentation | Relie l'injecteur PoE à une prise électrique. |
| Le câble réseau de 2 m | Relie l'injecteur PoE à votre box, si vous souhaitez aussi raccorder la base à votre accès Internet. |
Non fourni : le câble Ethernet qui relie l'injecteur PoE à la base. Choisissez sa longueur selon la distance entre l'injecteur PoE et la base. Prévoyez aussi une boîte étanche pour l'injecteur PoE, par exemple une boîte de dérivation électrique.
Choisir le type d'installation :
Deux types d'installation sont possibles. Dans les deux cas, l'antenne est en hauteur et l'injecteur PoE est en bas, dans une boîte étanche.
| Type d'installation | En bas | En hauteur |
|---|---|---|
| Classique | L'injecteur PoE. | La Base Collier et son antenne. |
| Déportée | L'injecteur PoE et la Base Collier. | L'antenne. |

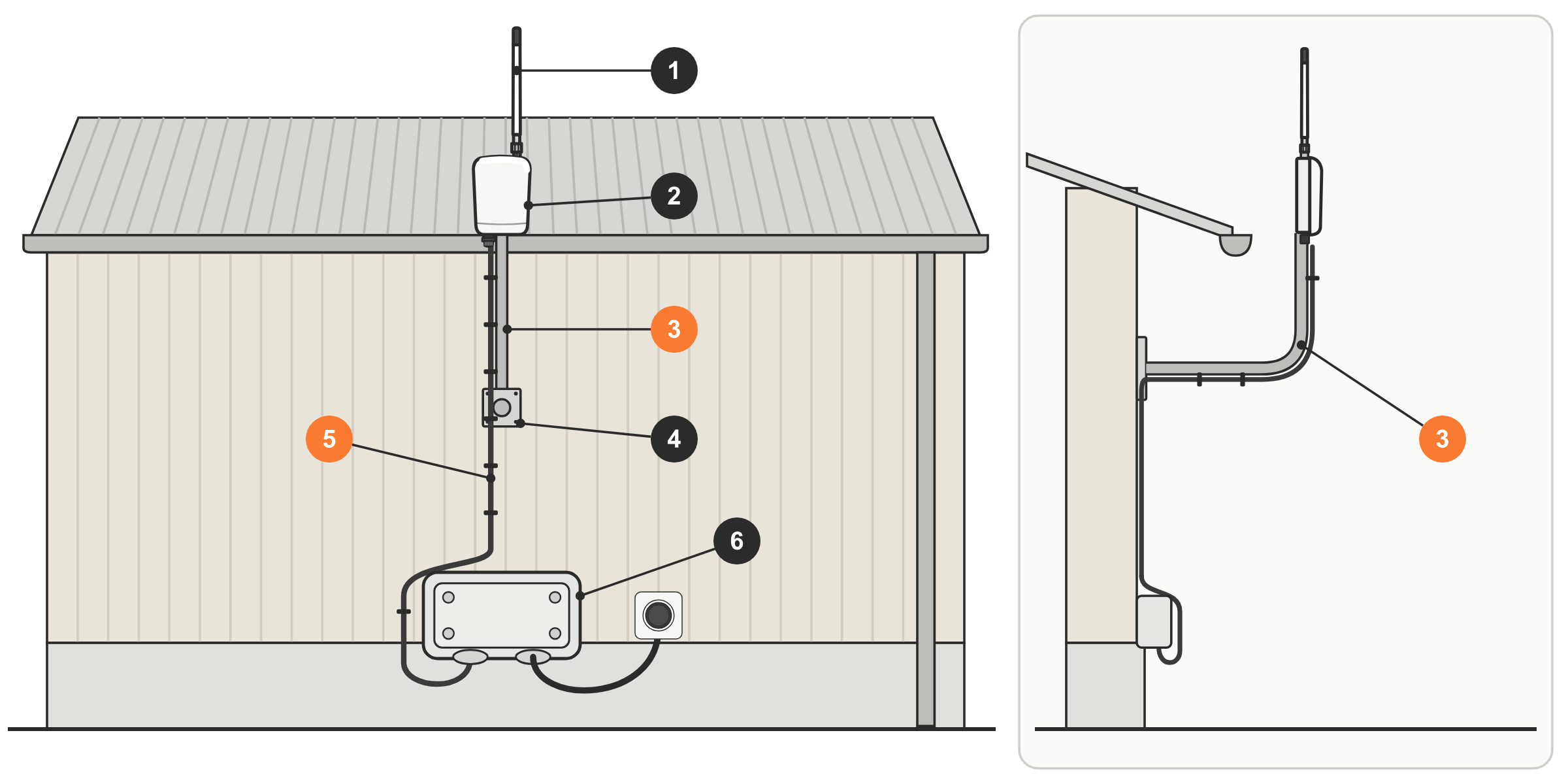

Installation classique :
La base et son antenne sont fixées en hauteur sur un bras de déport. Le câble Ethernet descend le long du bras, puis le long du mur, jusqu'à l'injecteur PoE.

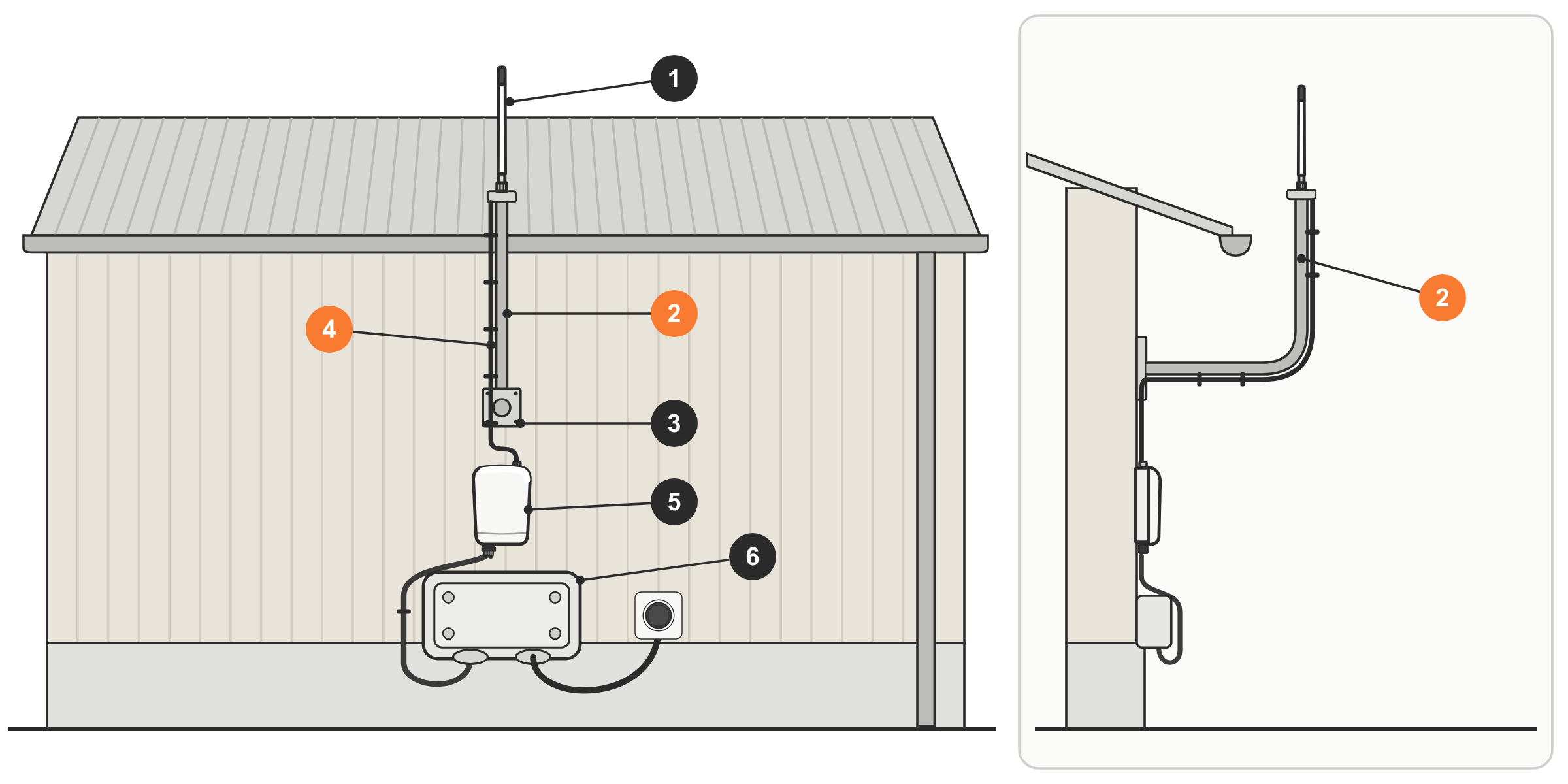

Installation déportée :
La base est fixée en bas, près de l'injecteur PoE. Seule l'antenne est en hauteur, sur un bras de déport. Un câble coaxial relie l'antenne à la base.
- L'installation déportée nécessite le kit antenne déportée, qui comprend un câble coaxial de 10 m.
- N'enroulez jamais le câble coaxial.
- Faites passer le câble coaxial le long du bras de déport, puis le long du mur : aucun câble ne doit pendre.
- Prévoyez des crampons de fixation pour une installation de qualité.
Raccorder la Base Collier :
La Base Collier se connecte à Internet par sa carte SIM intégrée : aucune box ni aucun modem n'est nécessaire. Sans Internet, les mesures de vos capteurs n'arrivent pas dans l'application.

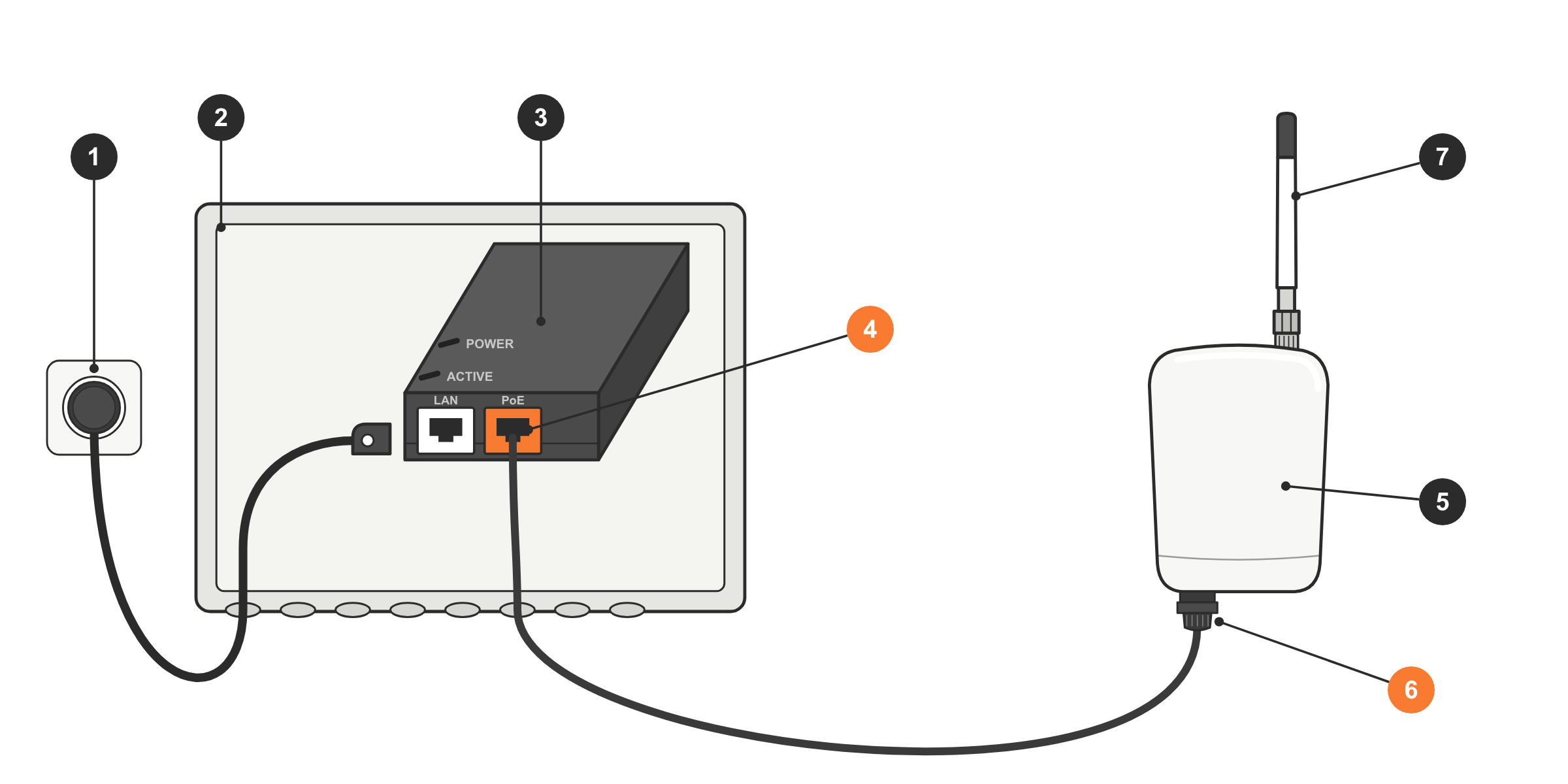

Pour raccorder la Base Collier :
- Installez l'injecteur PoE dans une boîte étanche, par exemple une boîte de dérivation électrique. L'injecteur PoE n'est pas étanche.
- Branchez l'injecteur PoE sur une prise électrique avec le câble d'alimentation.
- Reliez le port PoE de l'injecteur à la base avec un câble Ethernet, commandé séparément. Le branchement se fait sous la base, côté gauche.
- Vissez le presse-étoupe autour du câble.
- Raccordez l'antenne en haut de la base, côté droit : directement en installation classique, par le câble coaxial en installation déportée.
- Fixez les câbles le long du bras de déport et du mur : aucun câble ne doit pendre.
Vous pouvez aussi raccorder la base à votre accès Internet : reliez le port LAN de l'injecteur PoE à votre box avec le câble réseau de 2 m fourni. La carte SIM intégrée sert alors de connexion de secours.
Nous recommandons vivement d'installer une prise parafoudre entre la prise électrique et l'injecteur PoE.
Le presse-étoupe protège la base des infiltrations d'eau. Une base dont le presse-étoupe est mal vissé finira par tomber en panne.
Choisir l'emplacement de la Base Collier et de l'antenne :
L'extérieur est recommandé : c'est là que la base capte le mieux les capteurs et le réseau mobile.
En installation déportée, les consignes suivantes concernent uniquement l'antenne. La base, fixée en bas, doit pouvoir capter le réseau mobile : évitez un endroit trop enclavé. Pour estimer le réseau dont bénéficiera la base, faites un test avec un téléphone portable à l'emplacement prévu et comptez une barre de réseau de moins que sur le téléphone.
- Placez l'antenne de façon à ce qu'elle surplombe le bâtiment et la zone de couverture souhaitée, à un endroit dégagé de tout obstacle.
- Utilisez un bras de déport métallique : il déporte la base et l'antenne, pour que l'antenne dépasse du toit.
- Fixez la base à 50 cm minimum d'un mur ou d'une poutre.
- Ne la placez jamais sous un toit ; choisissez un endroit dégagé.
- Fixez l'antenne à 4 m de hauteur minimum. La hauteur de l'antenne compte davantage que sa puissance.
- Placez l'antenne au plus près des animaux équipés, car sa portée est limitée.
- Si la base est à l'intérieur et que vos animaux vont au pâturage, déportez l'antenne en hauteur et à l'extérieur.
En champ libre, un collier communique avec la Base Collier jusqu'à environ 1,5 km. L'eau et la végétation humide sont les principaux obstacles : elles réduisent fortement cette portée.
Une base mal placée ne capte plus les capteurs, même s'ils fonctionnent parfaitement. C'est la première cause de capteurs qui semblent muets.
