Installer les ancres – Centre d'aide Mozaë

Les ancres sont des relais fixés dans le bâtiment : elles transmettent les messages des capteurs boucles d'oreille jusqu'à la Base Boucle d'oreille et servent à situer les animaux. Leur emplacement détermine la bonne réception des données et la précision de la localisation des animaux.

Cet article contient les parties suivantes :

Qui réalise l'installation ?
Placer les ancres
Estimer le nombre d'ancres nécessaires
Fixer les ancres
Enregistrer la position des ancres
Vérifier que les ancres fonctionnent

Qui réalise l'installation ?

L'installation des ancres est en général réalisée par votre distributeur. Selon l'organisation de votre distributeur, ou si vous avez acheté le matériel en direct, vous pouvez être amené à la réaliser vous-même.

Placer les ancres :

Les ancres forment une chaîne : chaque ancre relaie les messages jusqu'à l'ancre suivante, puis jusqu'à la Base Boucle d'oreille. Respectez les règles suivantes, également rappelées dans l'application lors de la création du plan du bâtiment.

Règle	Valeur recommandée	Explication
Ancres proches de la base	Au moins 2 ancres à moins de 25 m de la Base Boucle d'oreille	Ces ancres assurent la liaison entre le réseau maillé et la base.
Distance entre deux ancres	25 m recommandés, 50 m maximum	La portée d'une ancre est d'environ 50 m en champ libre.
Distance sur une même ligne	10 m entre deux ancres	L'application mesure les distances par rapport au contour du bâtiment et par rapport aux 3 ancres les plus proches.
Disposition	En ligne et en quinconce	Décalez les ancres d'une ligne à l'autre.
Coins du bâtiment	Une ancre à chacun des quatre coins	Les coins font partie de la zone à couvrir.
Visibilité	Ancres à vue les unes des autres	La portée d'environ 50 m s'entend en champ libre.
Installation sans le service de localisation	1 Base Boucle d'oreille et 3 ancres au minimum	Minimum à prévoir pour une installation sans localisation des animaux.

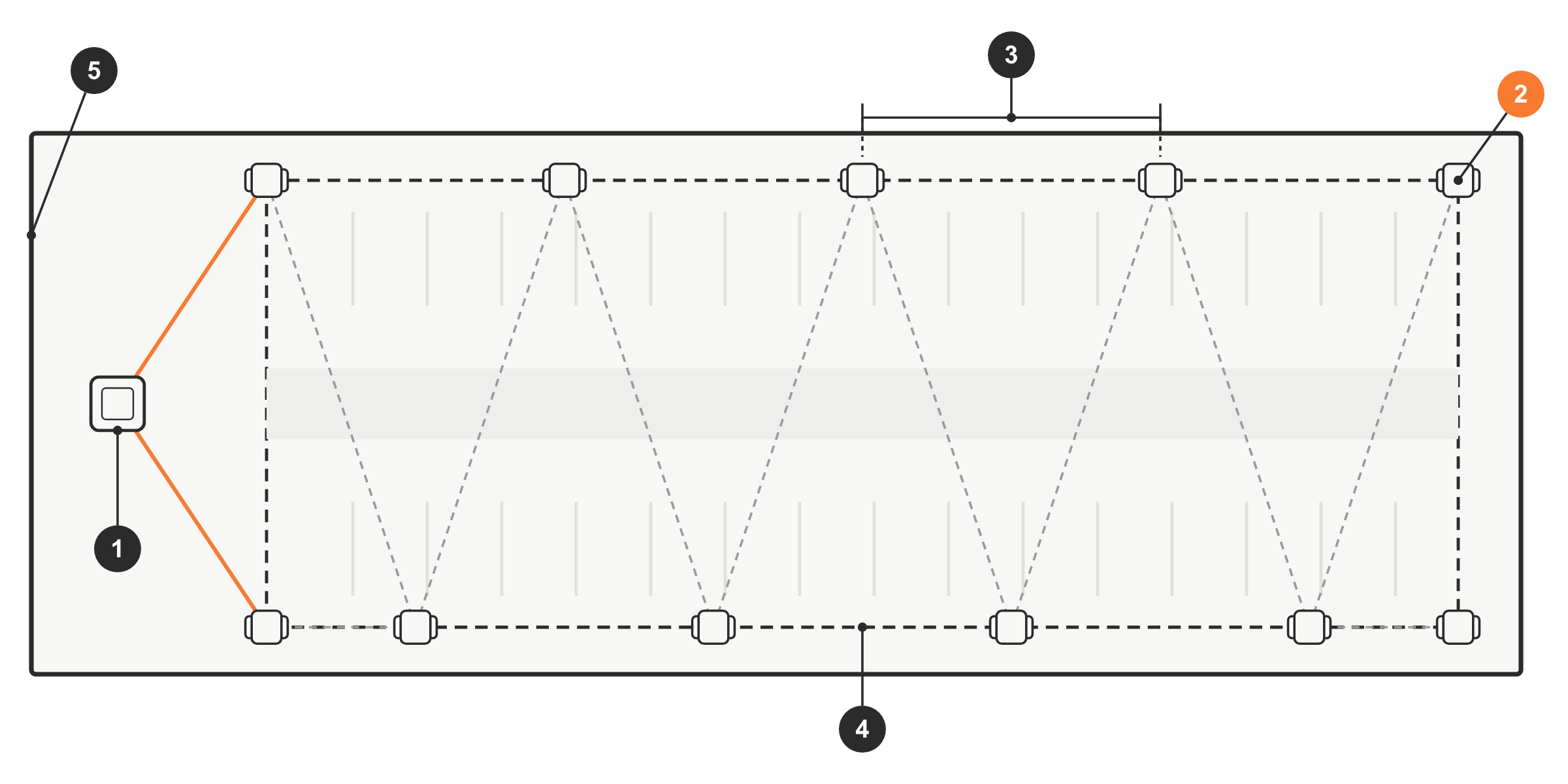

Disposition des ancres, vue de dessus : 1. Base Boucle d'oreille, à l'intérieur du bâtiment mais en dehors de la zone de localisation, à moins de 25 m d'au moins 2 ancres ; 2. ancre placée à un coin de la zone de localisation ; 3. distance entre deux ancres : 25 m recommandés, 50 m maximum ; 4. limite de la zone de localisation des animaux ; 5. mur du bâtiment

Exemples d'erreurs de disposition à éviter :

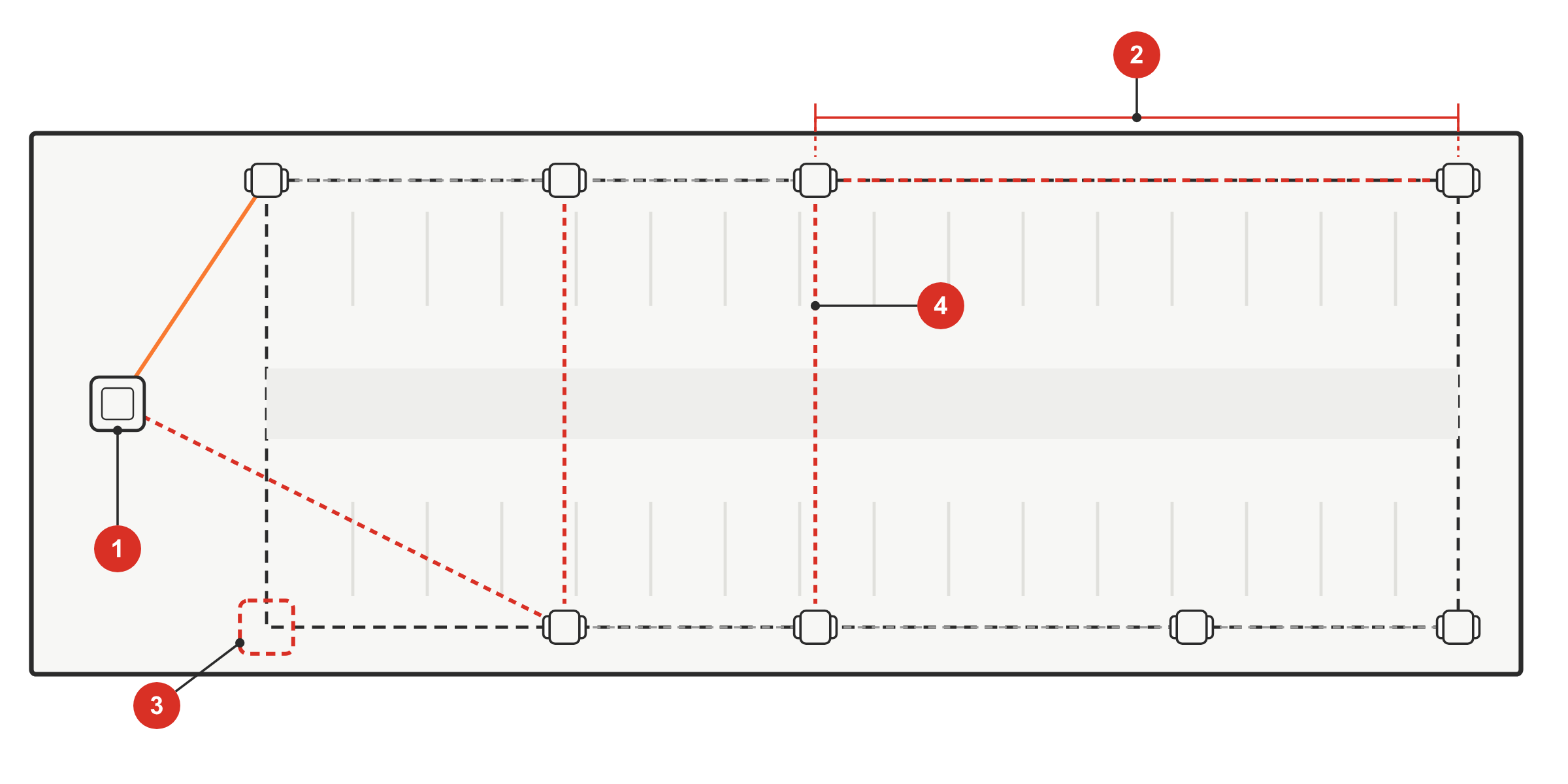

Erreurs de disposition à éviter, vue de dessus : 1. une seule ancre à moins de 25 m de la Base Boucle d'oreille ; 2. plus de 50 m entre deux ancres ; 3. coin sans ancre ; 4. ancres face à face au lieu d'être en quinconce

Une ancre placée en bout de chaîne dépend de toutes les ancres qui la précèdent : déplacer une ancre peut rendre une autre ancre trop éloignée.

Ces règles sont volontairement simples et ne couvrent pas toutes les configurations de bâtiment. Après l'installation, lancez un audit réseau depuis Paramètres > Audit réseau pour vérifier la disposition des ancres.

Estimer le nombre d'ancres nécessaires :

À titre indicatif, comptez environ 1 ancre pour 100 m² de bâtiment. Par exemple, un bâtiment de 2 160 m² a été équipé de 21 ancres.

Ce nombre est une estimation : le nombre exact dépend de la forme du bâtiment et des règles de placement des ancres.

Fixer les ancres :

Fixez chaque ancre verticalement, de préférence dans le sens indiqué par la flèche située en haut à droite de sa face avant.
Fixez chaque ancre entre 2 m et 2,50 m de hauteur, hors de portée des animaux.
Dans la plupart des cas, fixez l'ancre sur un poteau en bois ou sur une panne métallique.
Vissez l'ancre par ses pattes de fixation latérales, avec les vis autoperceuses fournies : elles conviennent à tout type de bâtiment, y compris aux poteaux en bois.
La batterie d'une ancre a une durée de vie estimée à environ 10 ans.

Une ancre couchée est volontairement inactive, afin d'économiser sa batterie pendant le stockage et la livraison. Ne fixez jamais une ancre à plat.

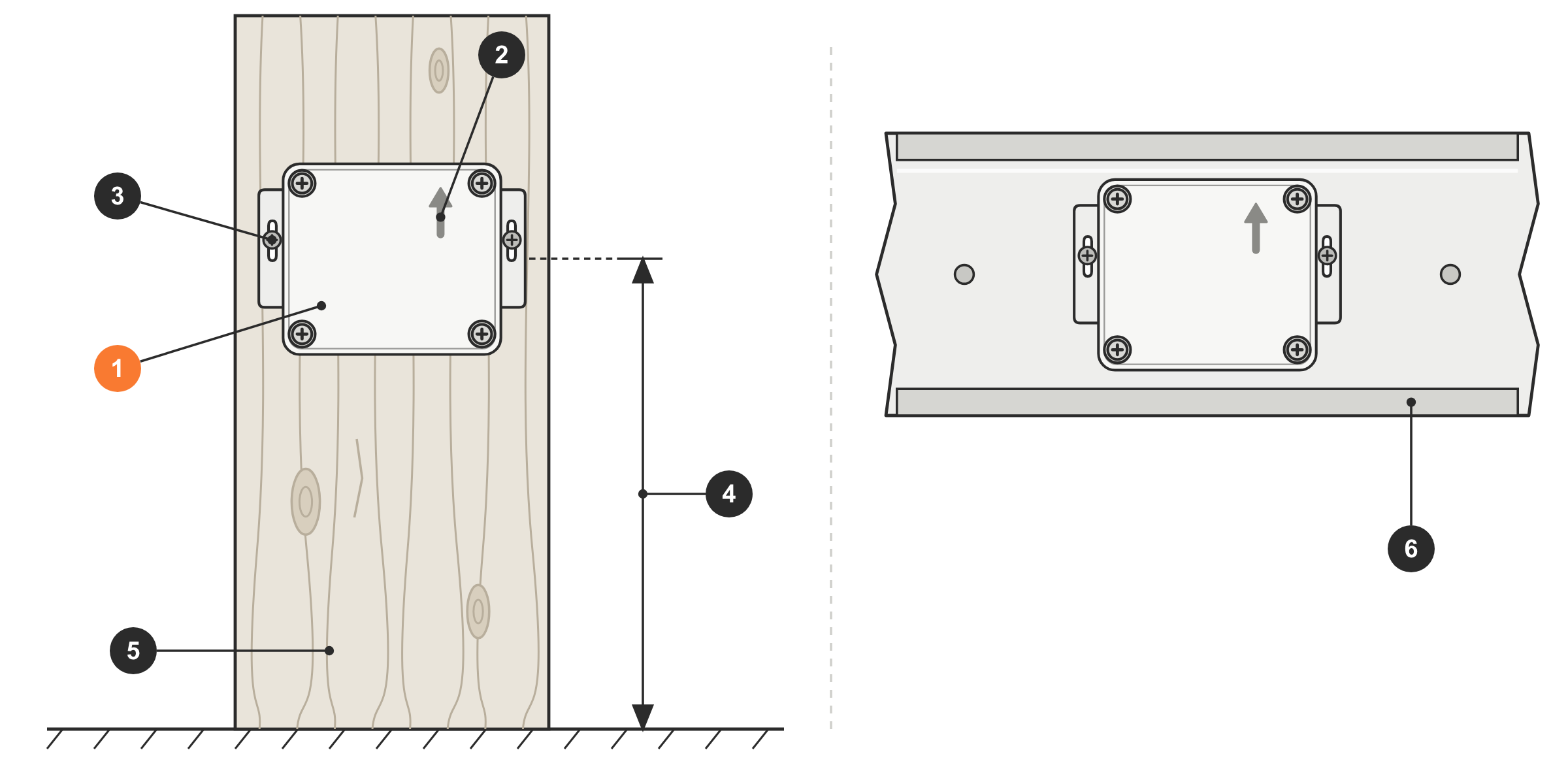

Ancre fixée verticalement, à gauche sur un poteau en bois, à droite sur une panne métallique : 1. ancre ; 2. flèche indiquant le sens de pose ; 3. vis autoperceuse, dans la patte de fixation ; 4. hauteur de fixation, entre 2 m et 2,50 m ; 5. poteau en bois ; 6. panne métallique

Enregistrer la position des ancres :

Après la pose, enregistrez la position de chaque ancre dans l'application :

sur ordinateur, depuis Paramètres > Implantation, en plaçant l'ancre sur le plan du bâtiment ;
sur téléphone, avec l'action Géolocaliser, en vous plaçant à côté de l'ancre : la position actuelle du téléphone est enregistrée.

Chaque ancre est repérée par son numéro de série. Il figure sur une étiquette avec un code-barres, sous l'ancre.

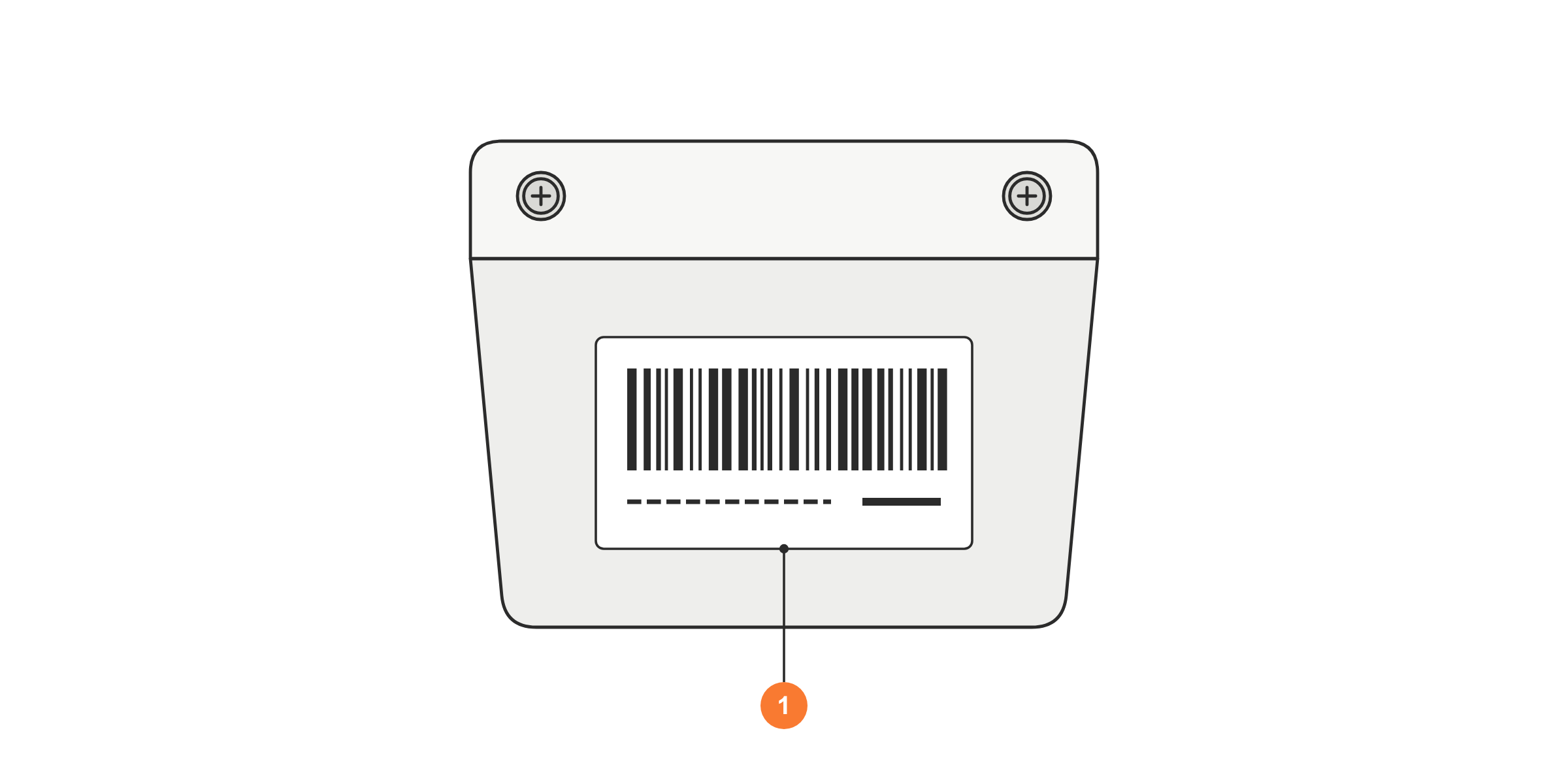

Dessous de l'ancre : 1. étiquette du numéro de série

Vérifier que les ancres fonctionnent :

Une ancre qui ne communique pas est peut-être couchée : vérifiez d'abord qu'elle est fixée verticalement.
La date de dernière communication de chaque ancre s'affiche dans l'écran des équipements de l'application.

Aucune alerte ne signale une ancre inactive, mal orientée ou mal placée. Une ancre défaillante dégrade la position de tous les animaux situés autour d'elle. Contrôlez régulièrement votre installation avec l'audit réseau.
