Créer le plan de votre bâtiment et placer les ancres

Le plan de votre bâtiment permet de positionner la Base Boucle d'oreille et les ancres, puis de dessiner les aires de vie de vos animaux. Il sert à localiser sur le plan les animaux équipés d'une boucle d'oreille.

Cet article contient les parties suivantes :

• Avant de commencer
• Créer une implantation
• Créer le plan en cinq étapes
• Placer la base et les ancres
• Dessiner les aires de vie
• Modifier ou supprimer un plan

Avant de commencer :

• Le plan se gère depuis Paramètres > Implantation.
• Vous devez disposer du droit de modification sur l'élevage.
• Une implantation correspond à un lieu de votre élevage, par exemple un bâtiment, avec un nom et une adresse. Chaque élevage en compte au moins une, créée automatiquement.
• Chaque implantation peut avoir un plan au maximum. Le plan est facultatif : sans plan, vous pouvez quand même positionner la base et les ancres depuis l'écran de l'implantation.

Si l'écran Implantation n'apparaît pas, votre élevage est équipé uniquement de colliers : cet écran n'est pas proposé.

Créer une implantation :

Pour créer une implantation :

1. Ouvrez Paramètres > Implantation.
2. Cliquez sur Ajouter.
3. Saisissez le nom de l'implantation, par exemple « Stabulation vaches ».
4. Vérifiez l'adresse, le code postal et la ville : ils sont préremplis avec l'adresse du bon de commande.

L'assistant de création du plan s'ouvre directement après le clic sur Ajouter, à l'étape Emplacement. Pour une implantation existante qui n'a pas encore de plan, ouvrez l'implantation puis cliquez sur Créer plan.

Si vous ne souhaitez pas créer de plan, cliquez sur Pas de plan sur la fiche de l'implantation. La création du plan vous sera de nouveau proposée au bout de 6 mois.

Créer le plan en cinq étapes :

L'assistant compte cinq étapes : Emplacement, Contour, Plan, Équipements et Aires. Les étapes Équipements et Aires sont détaillées dans les parties « Placer la base et les ancres » et « Dessiner les aires de vie ».

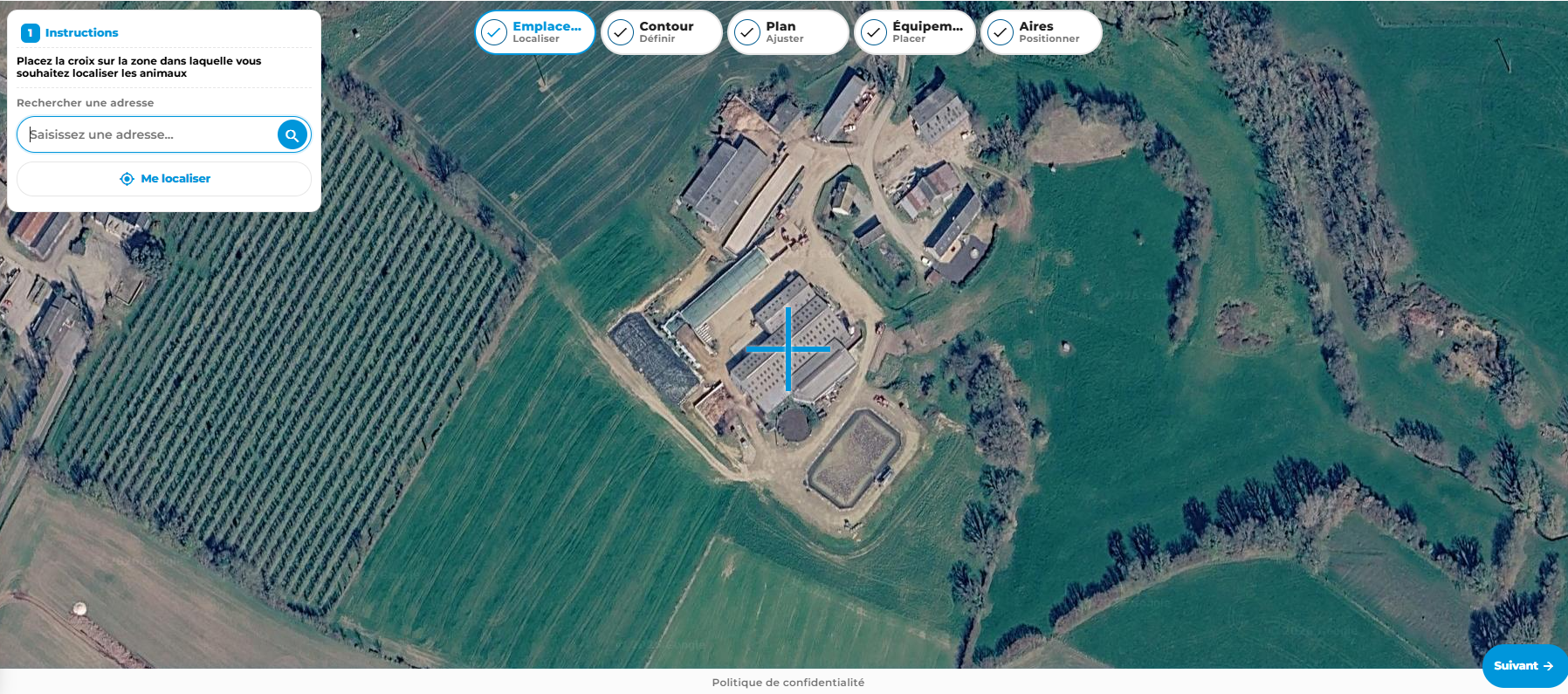

Pour situer le bâtiment, à l'étape Emplacement :

1. Déplacez la croix sur le bâtiment dans lequel vous souhaitez localiser les animaux, ou cliquez sur Me localiser.
2. Cliquez sur Suivant.

L'emplacement du bouton Me localiser diffère sur ordinateur et sur téléphone.

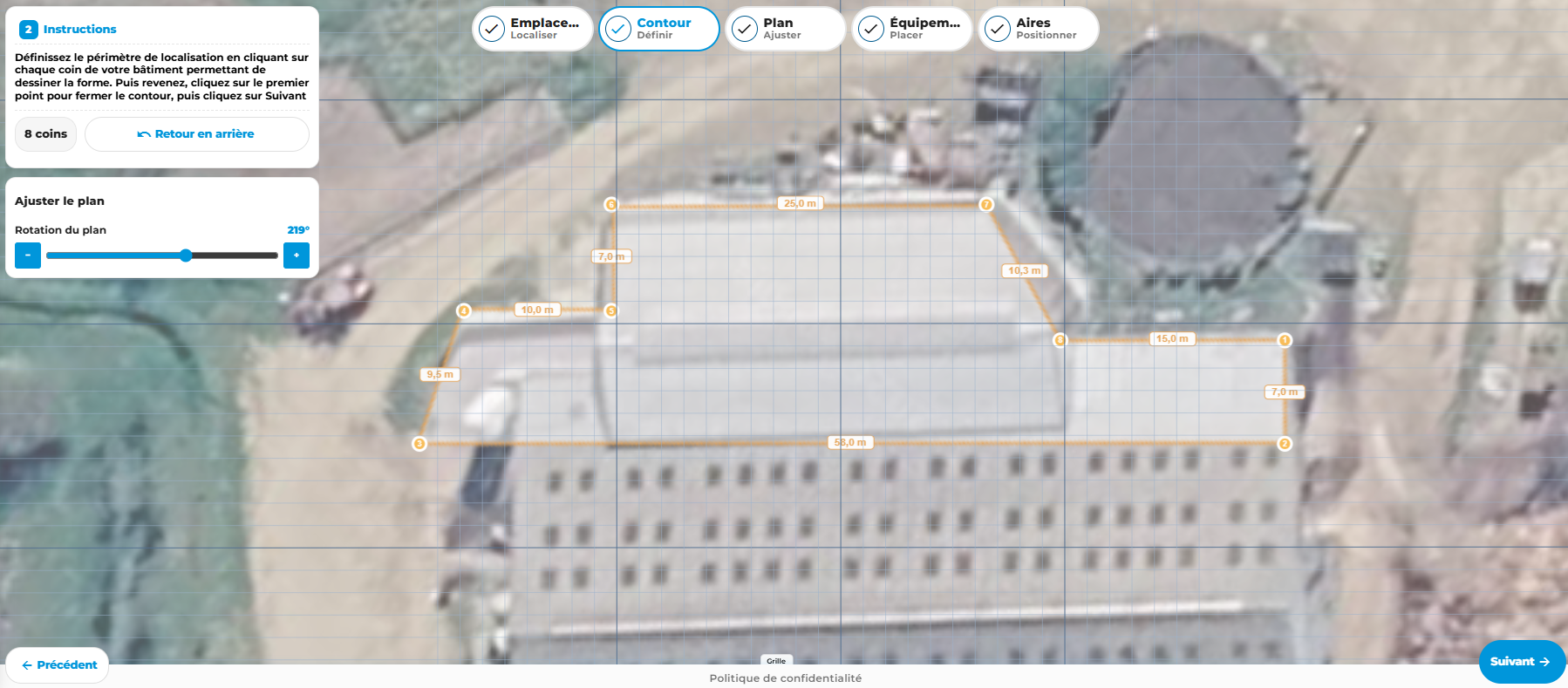

Pour tracer le contour, à l'étape Contour :

1. Cliquez sur chaque coin du bâtiment, ou de l'aire dans laquelle vous souhaitez localiser les animaux.
2. Cliquez sur le premier point pour fermer le contour.
3. Cliquez sur Suivant.

Pour faciliter le tracé, vous pouvez faire pivoter le plan. Sur téléphone, le contour se trace en déplaçant la carte : lorsque le pointeur est sur un coin du bâtiment, appuyez sur Ajouter point. Revenez ensuite sur le premier point pour fermer le contour.

Les traits du contour ne doivent pas se croiser. Les points s'ajoutent ou se suppriment uniquement à l'étape Contour : à l'étape Plan, ils peuvent seulement être déplacés.

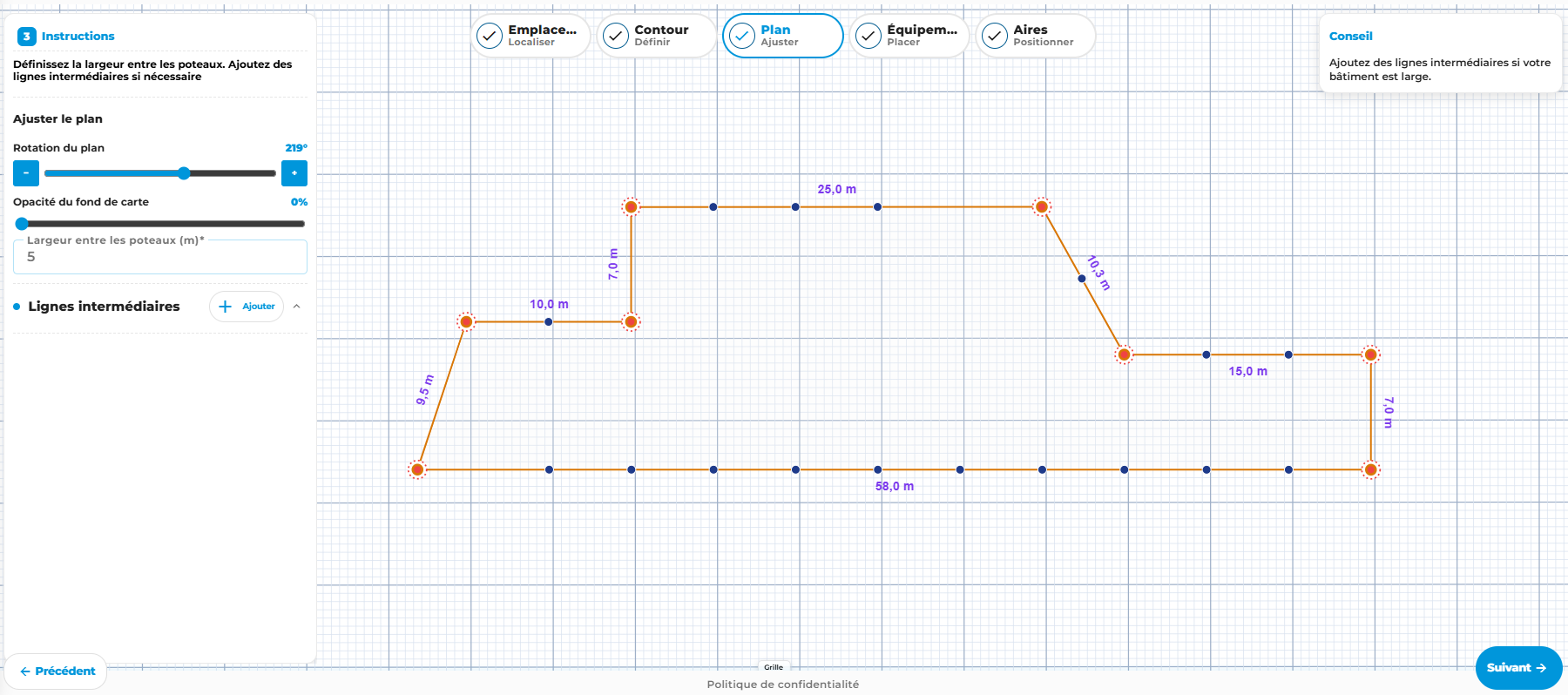

Pour ajuster le plan, à l'étape Plan :

1. Déplacez les points du contour en vous aidant de la grille, pour obtenir des angles droits.
2. Vérifiez les dimensions du plan grâce aux distances affichées.
3. Saisissez la largeur entre les poteaux (5 m par défaut) et ajoutez si nécessaire des lignes intermédiaires pour décrire la structure du bâtiment.
4. Cliquez sur Suivant.

Vous pouvez faire pivoter le plan. Si le fond de carte satellite gêne la lecture, réduisez l'opacité de la carte.

Placer la base et les ancres :

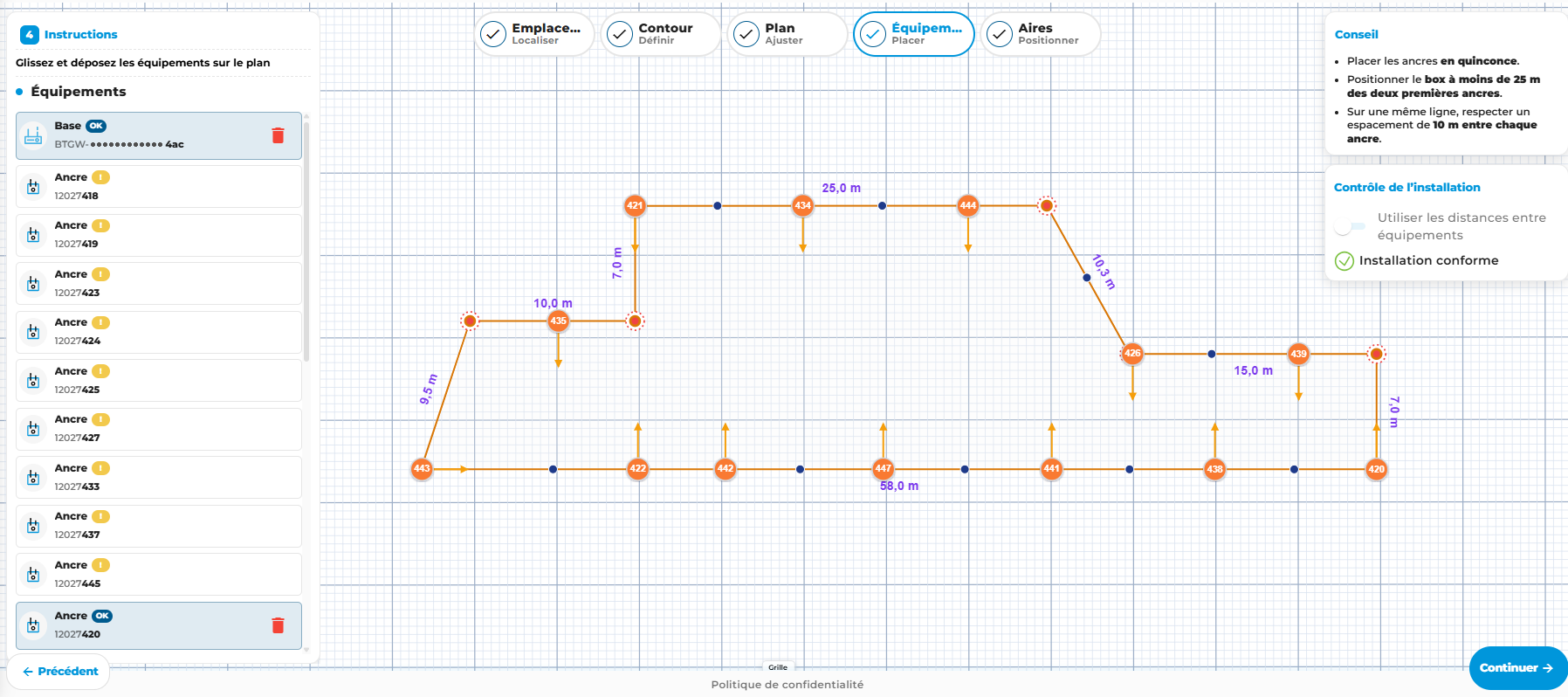

À l'étape Équipements, placez d'abord la base, puis les ancres. La liste présente d'abord les bases, puis les ancres triées par numéro de série. Chaque équipement est repéré par son numéro de série : les 3 derniers caractères s'affichent en gras sur sa balise.

Pour placer un équipement :

1. Repérez son numéro de série sur l'équipement installé.
2. Glissez l'équipement correspondant depuis la liste.
3. Déposez-le sur le plan, à son emplacement réel.

Pendant le placement, vous pouvez contrôler l'installation :

• Une bascule permet d'afficher les distances entre les équipements (Utiliser les distances entre les équipements) ou par rapport aux murs (Utiliser les distances par rapport aux murs).
• Cliquez sur une ancre ou sur la base pour afficher ses distances, selon le mode choisi : par rapport au contour du bâtiment, ou par rapport aux 3 ancres les plus proches.
• Les distances trop grandes s'affichent en orange, celles beaucoup trop grandes en rouge. Les équipements trop éloignés, qui risquent de ne pas faire partie du réseau maillé, sont signalés.

L'application permet d'enregistrer une disposition incorrecte après une demande de confirmation. Corrigez les distances affichées en orange ou en rouge avant d'enregistrer : une disposition incorrecte dégrade la localisation des animaux.

Dessiner les aires de vie :

Les aires de vie sont des zones nommées et colorées qui décrivent votre bâtiment, par exemple les logettes ou la salle de traite. Elles servent uniquement de repère et ne déclenchent aucune alerte.

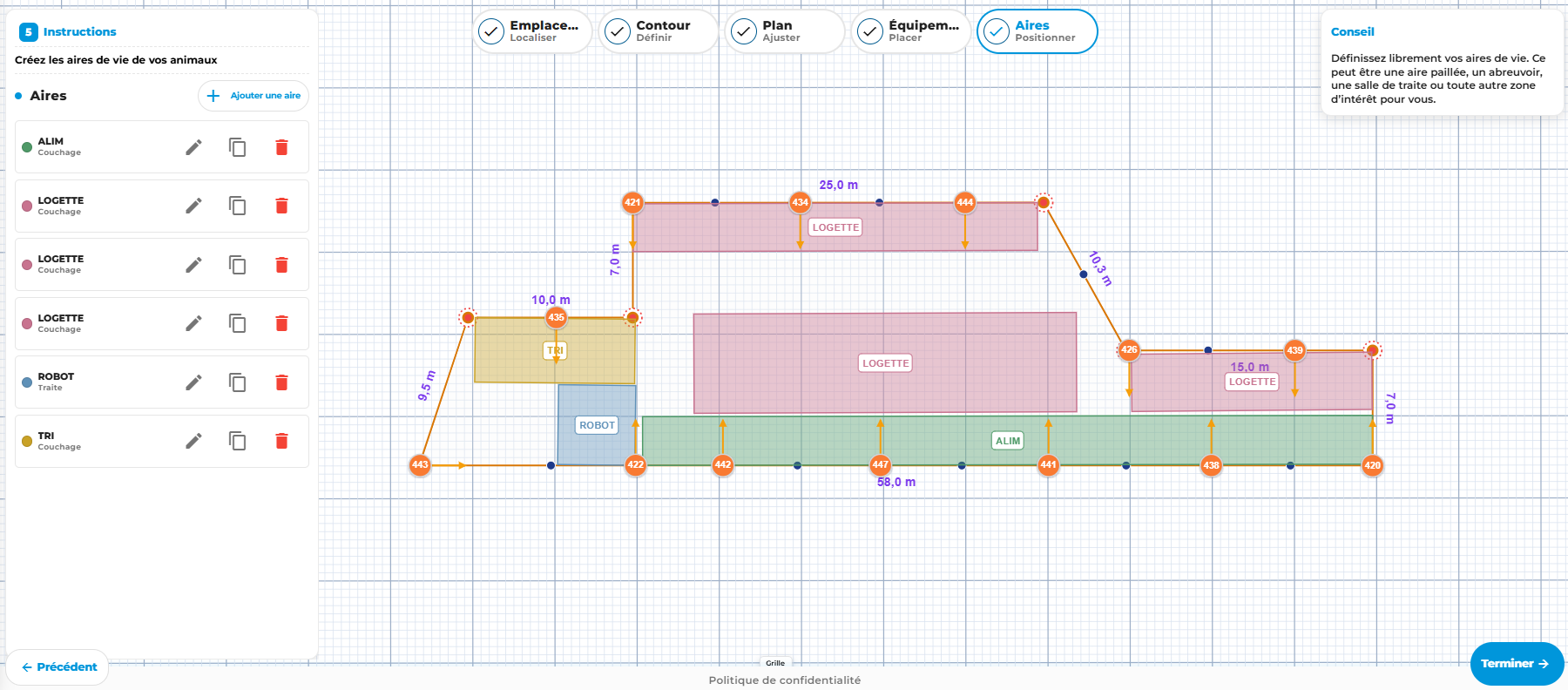

Pour ajouter une aire, à l'étape Aires :

1. Cliquez sur Ajouter une aire.
2. Saisissez un nom, par exemple « Logettes ». Le nom est libre.
3. Choisissez un type : Couchage ou Traite.
4. Choisissez une forme (rectangle, triangle ou cercle) et une couleur. La couleur est préremplie selon le type et reste modifiable.
5. Cliquez sur Enregistrer.
6. Placez l'aire sur le plan.

Le nombre d'aires n'est pas limité.

Modifier ou supprimer un plan :

Une fois le plan créé, l'implantation affiche le plan avec ses équipements et les boutons Modifier plan, Gérer aires et Supprimer plan. La modification reprend les cinq étapes de l'assistant. Déplacer le plan ne retire pas les équipements déjà placés.

La suppression d'un plan est définitive : le contour, le placement des équipements et les aires sont perdus, et la localisation des animaux peut en être affectée.
