Uw camera installeren

Een goede installatie bepaalt de beeldkwaliteit en de betrouwbaarheid van het signaal van uw Mozaë-camera. Er zijn drie modellen; ze worden allemaal gevoed via de netwerkkabel, met een voedingskastje dat apart moet worden besteld.

Dit artikel bevat de volgende onderdelen:

De drie cameramodellen
Het materiaal dat bij de camera wordt geleverd
Het materiaal dat apart moet worden besteld
De camera monteren
De minidome aansluiten
De eerste opstart
De verplichting tot bebording

Voer de installatie veilig uit, vooral werkzaamheden op hoogte. Wij raden u aan een gekwalificeerde installateur in te schakelen.

De drie cameramodellen:

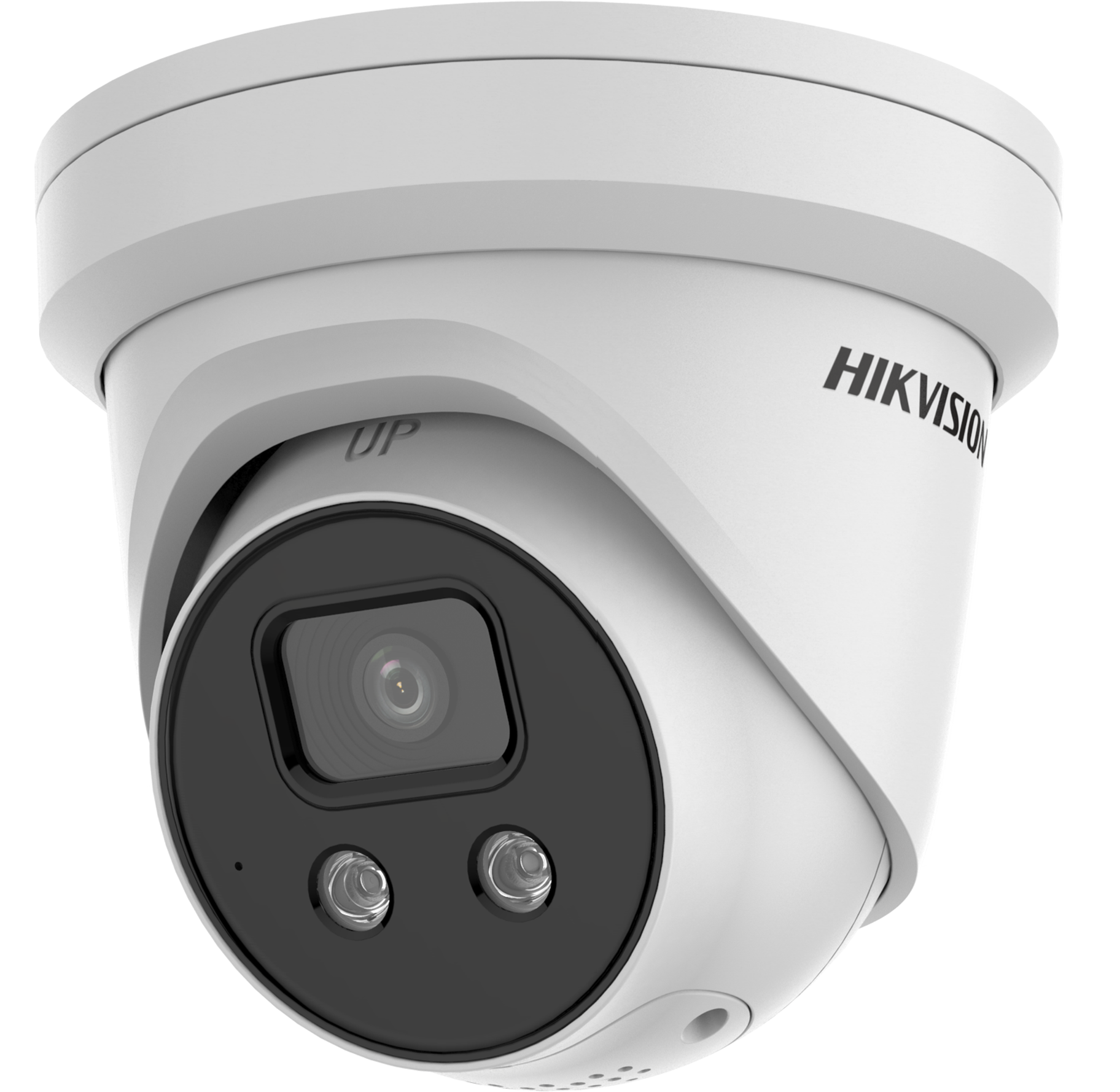

De vaste camera heeft een groothoeklens en geen motor. Deze is geschikt voor een afgebakende zone: een afkalfhok of een gang.

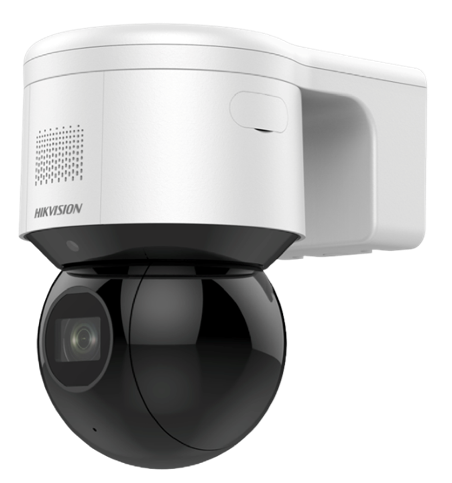

De minidome kan op afstand worden gedraaid en heeft een zoomfunctie en een microfoon. Dit is een goed compromis om meerdere zones van een stal te bestrijken.

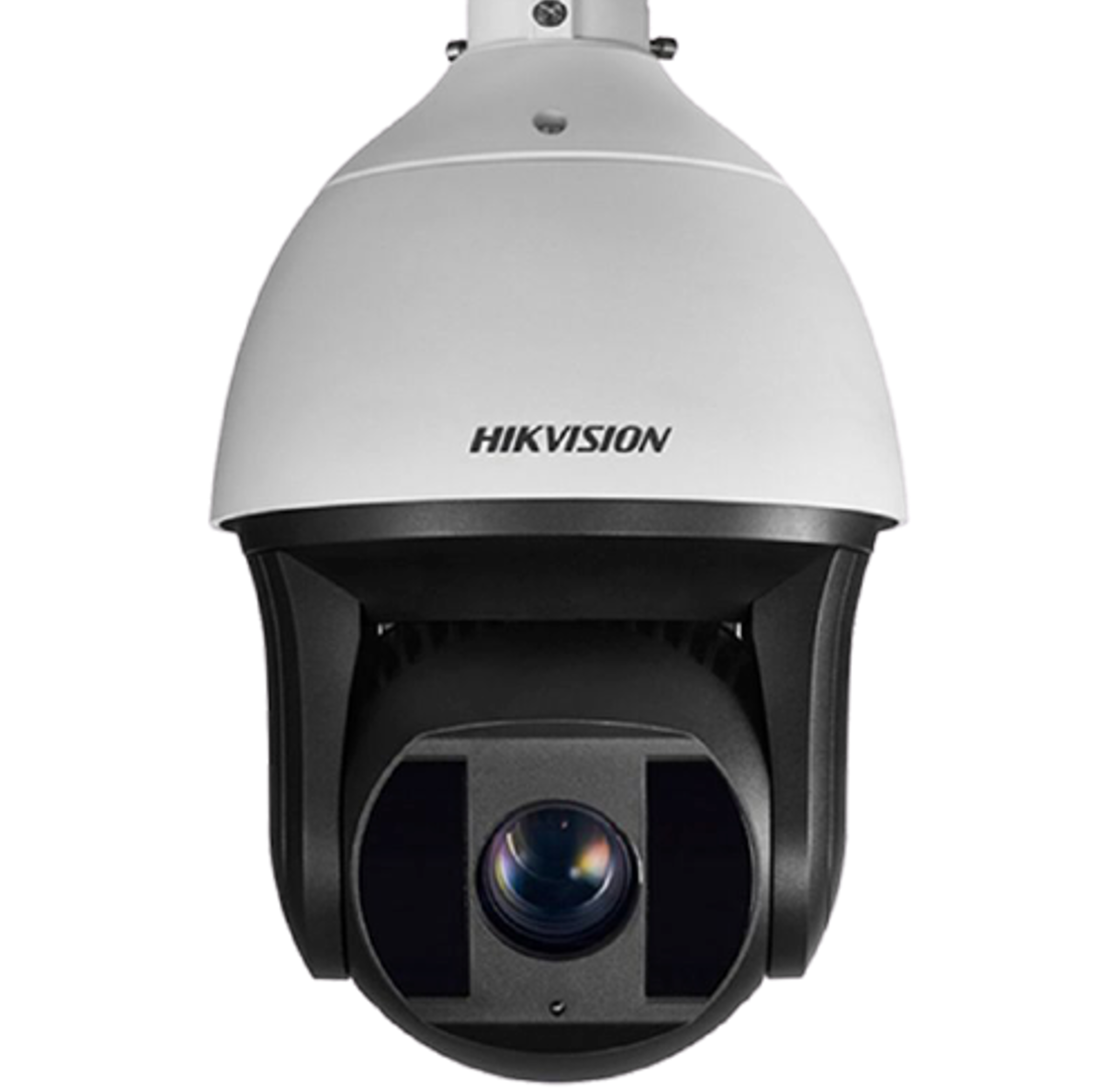

De dome biedt een krachtige zoom en een infraroodbereik van 100 meter, voor grote ruimtes.

Kenmerk	Vast	Minidome	Dome
Op afstand draaibaar	Nee	Ja	Ja
Optische zoom	—	4x	25x
Infraroodbereik	30 m	50 m	100 m
Maximale resolutie	Full HD	QHD	QHD
Kijkhoek	108°	97°	55°
Microfoon	Nee	Ja	Nee
Lokale opname	SD-kaart van 64 GB	SD-kaart van 64 GB	SD-kaart van 64 GB

Het materiaal dat bij de camera wordt geleverd:

Een beugel voor een I-profiel
Een netwerkkabel van 2 m, om het voedingskastje met uw internetbron te verbinden
Een set schroeven
Een boormal, alleen voor de vaste camera
Een muurbeugel, voor de minidome en de dome

Het materiaal dat apart moet worden besteld:

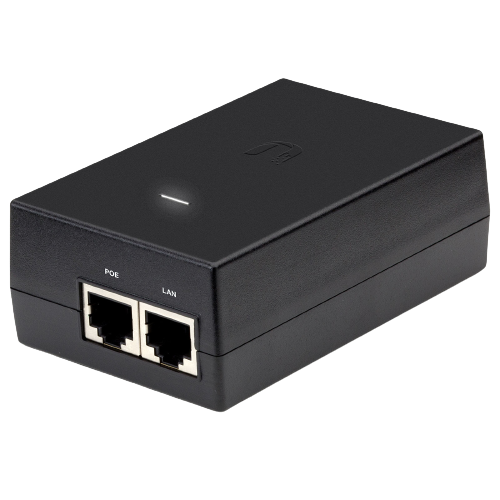

Het voedingskastje, of een verdeelkast als u meerdere camera's aansluit. De camera wordt uitsluitend via de netwerkkabel gevoed. Het kastje kan ook uw Mozaë-basisstation voeden.
De netwerkkabel tussen de camera en het kastje, met een lengte die past bij uw stal.

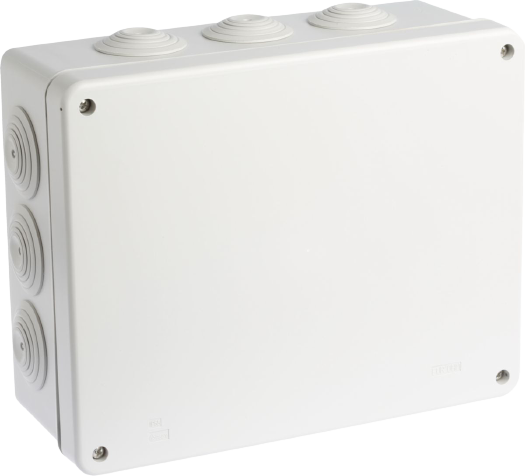

De aftakdoos, van geschikte afmetingen, voor de vaste camera en de dome.
De overspanningsbeveiligde stekkerdoos, optioneel maar sterk aanbevolen. Hiervoor is een derde netwerkkabel van maximaal 2 m nodig.

Plaats het voedingskastje in de buurt van uw internetbron, bijvoorbeeld uw modem. Door het materiaal op één plek samen te brengen, worden de installatie en het oplossen van storingen eenvoudiger.

Als uw Mozaë-basisstation via het voedingskastje wordt gevoed, is de netadapter die bij het basisstation is geleverd niet meer nodig. Bewaar deze als reserveonderdeel: dit is vaak het eerste onderdeel dat bij een storing wordt vervangen.

De camera monteren:

Om de camera te installeren en aan te sluiten:

Bevestig de camera met de meegeleverde schroevenset aan het plafond, aan een paal of aan een I-profiel.
Bevestig bij de vaste camera en de dome de aftakdoos naast de camera.
Sluit de netwerkkabel van de camera aan op de PoE-poort van het voedingskastje.
Verbind de groene kabel van de LAN-poort van het kastje met uw internetbron, bijvoorbeeld een modem.
Sluit het kastje aan op het stroomnet.

Met een overspanningsbeveiligde stekkerdoos: sluit het kastje aan op de overspanningsbeveiligde stekkerdoos, die zelf op het stroomnet is aangesloten. Verbind de groene kabel van het kastje met de OUT-poort van de stekkerdoos en vervolgens een andere kabel van de IN-poort met uw internetbron.

De minidome aansluiten:

De minidome wordt niet met een aftakdoos geïnstalleerd: de lengte van de kabel laat dat niet toe. Maak de aansluiting in de kabelgoot, die dan als bescherming dient, en omwikkel de verbinding met waterdichte tape om deze tegen vocht te beschermen.

Om het aansluiten te vergemakkelijken, verwijdert u de bovenkap van de minidome, maakt u de verbinding en plaatst u de kap weer terug.

De eerste opstart:

Het opstarten van de camera kan tot een minuut duren. Bij de dome en de minidome draait de lens tijdens deze fase: dat is normaal.

De verplichting tot bebording:

Elke gefilmde zone moet met een zichtbaar bord worden aangegeven, ook als de camera niet voor beveiliging wordt gebruikt. Deze wettelijke verplichting valt onder uw verantwoordelijkheid als bedrijfshouder en geldt ook voor de zones waar uw medewerkers en externe dienstverleners komen.
