Instalar su cámara

Una buena instalación determina la calidad de la imagen y la fiabilidad de la señal de su cámara Mozaë. Existen tres modelos; todos se alimentan a través del cable de red, mediante una caja de alimentación que se pide por separado.

Este artículo contiene las siguientes partes:

• Los tres modelos de cámara
• El material suministrado con la cámara
• El material que se pide por separado
• Montar la cámara
• Conectar el minidomo
• El primer arranque
• La obligación de señalización

Realice la instalación con total seguridad, en particular los trabajos en altura. Le recomendamos recurrir a un instalador cualificado.

Los tres modelos de cámara:

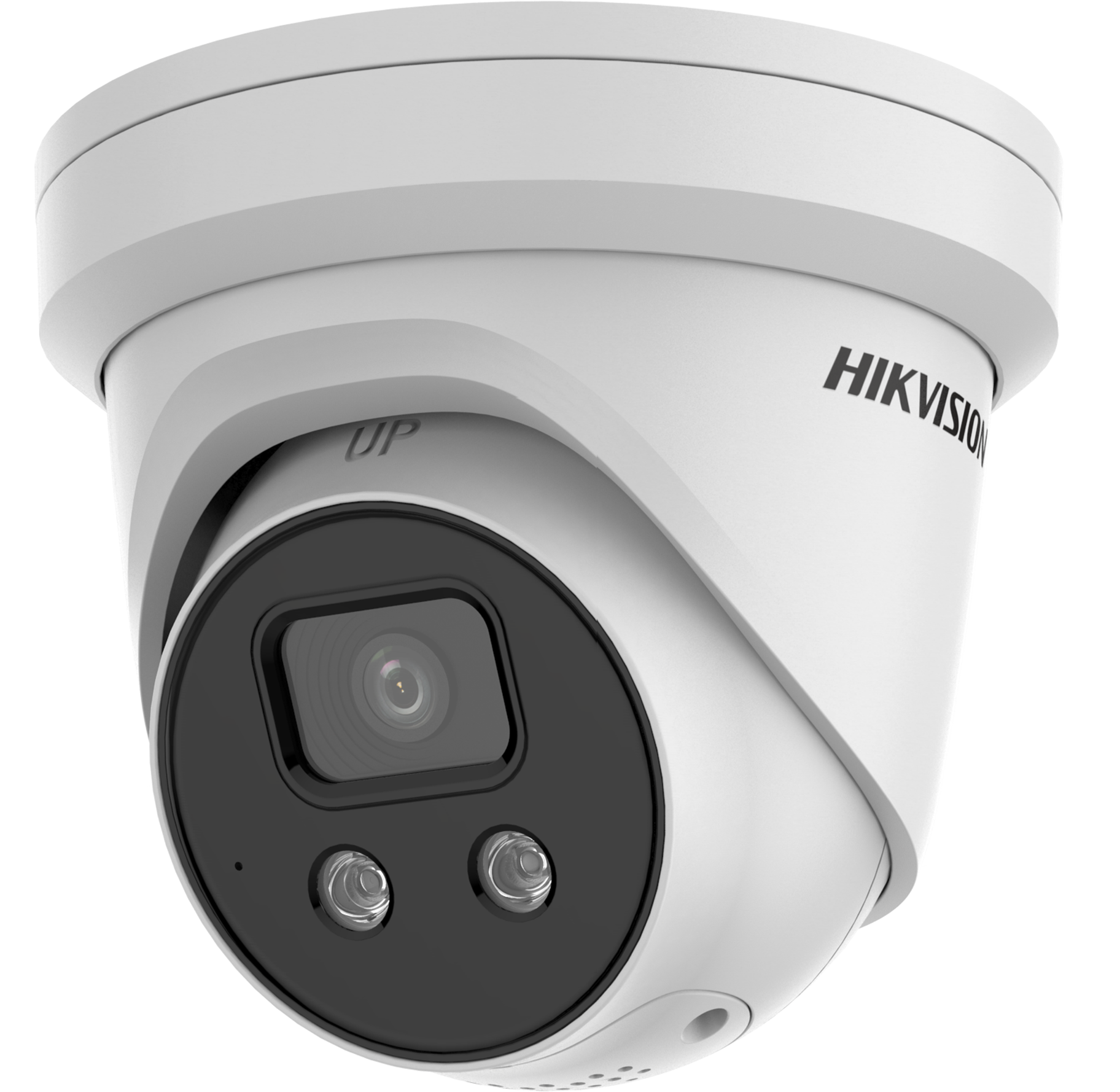

• La cámara fija es de gran angular y sin motorización. Es adecuada para una zona delimitada: un box de parto o un pasillo.

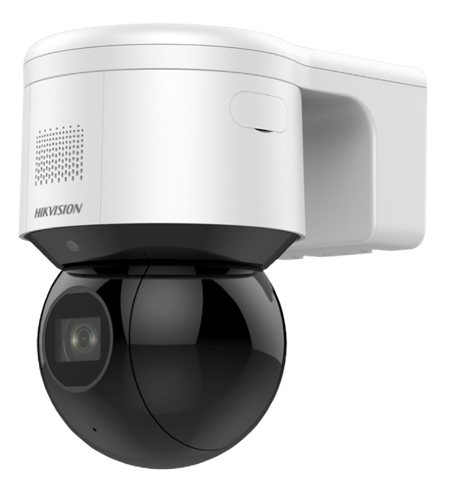

• El minidomo se puede orientar a distancia y dispone de zoom y micrófono. Es el término medio ideal para cubrir varias zonas de una nave.

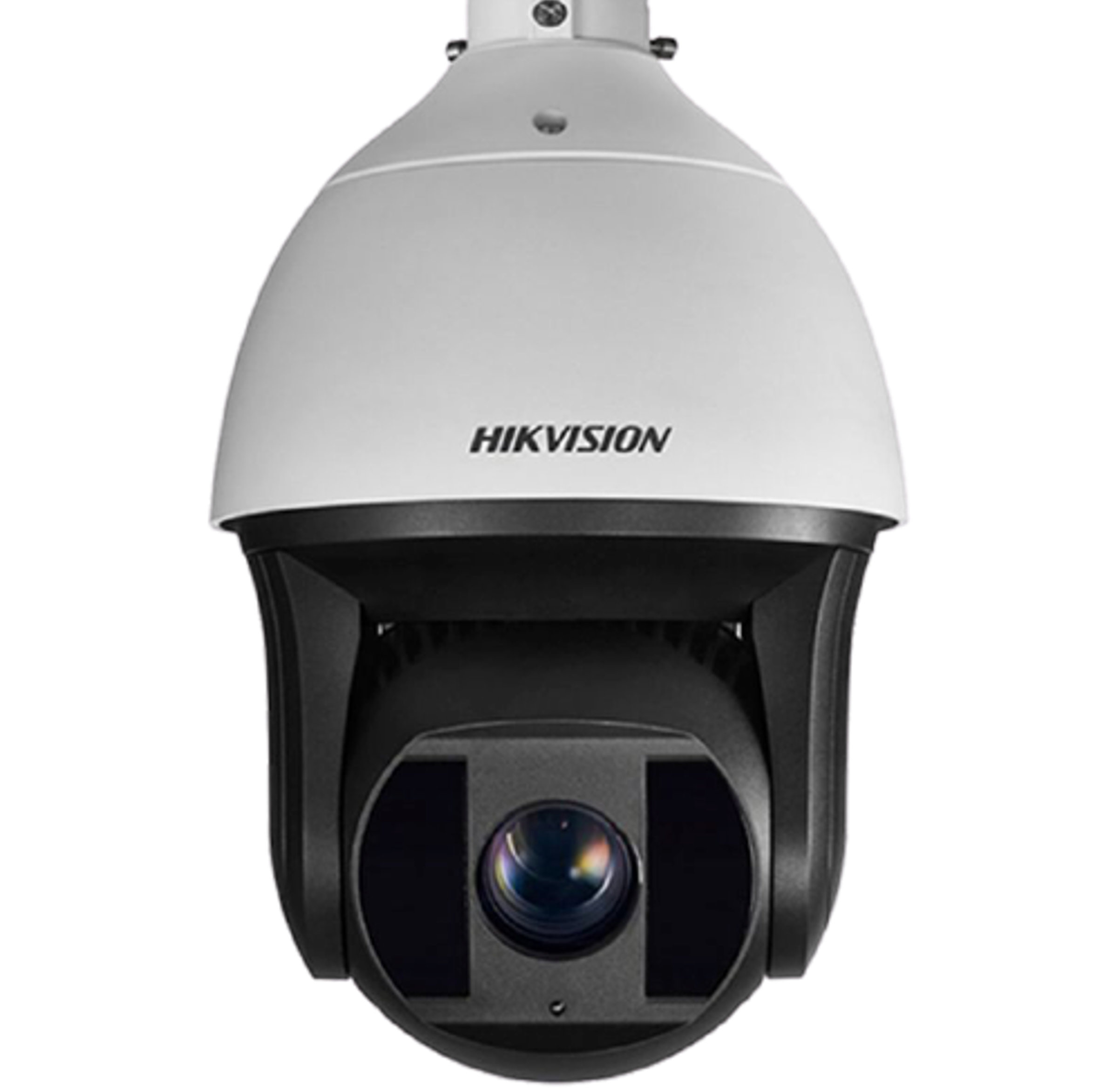

• El domo ofrece un zoom potente y un alcance de infrarrojos de 100 metros, para grandes volúmenes.

El material suministrado con la cámara:

• Un soporte para viga IPN
• Un cable de red de 2 m, para conectar la caja de alimentación a su fuente de internet
• Un kit de tornillería
• Una plantilla de perforación, solo para la cámara fija
• Un soporte de pared, para el minidomo y el domo

El material que se pide por separado:

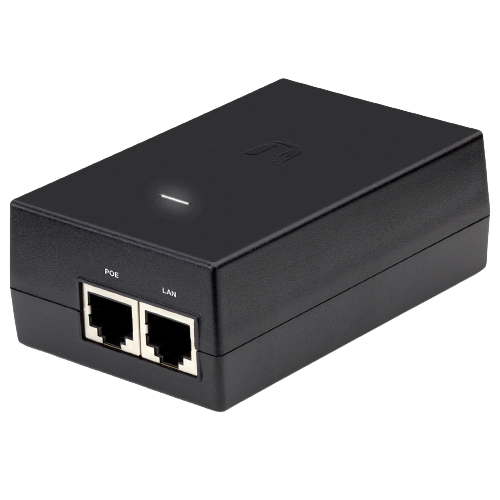

• La caja de alimentación, o un armario si conecta varias cámaras. La cámara se alimenta exclusivamente a través del cable de red. La caja también puede alimentar su estación base Mozaë.
• El cable de red entre la cámara y la caja, con una longitud adaptada a su nave.

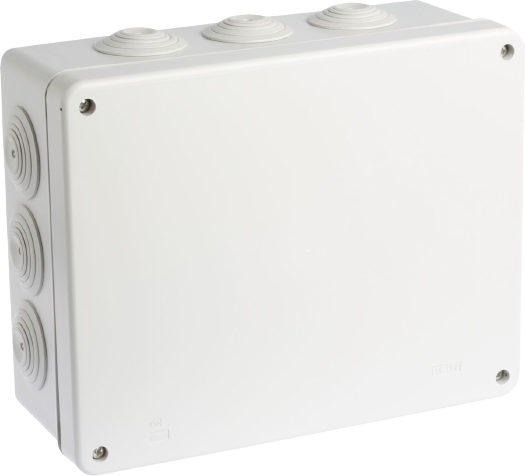

• La caja de derivación, de tamaño adecuado, para la cámara fija y el domo.
• La toma con protección contra sobretensiones, opcional pero muy recomendable. Requiere un tercer cable de red de 2 m como máximo.

Coloque la caja de alimentación cerca de su fuente de internet, por ejemplo su módem. Agrupar el material en un mismo lugar simplifica la instalación y la resolución de averías.

Si su estación base Mozaë se alimenta mediante la caja de alimentación, el adaptador de corriente suministrado con la estación base ya no es necesario. Consérvelo como pieza de repuesto: suele ser el primer elemento que se sustituye en una reparación.

Montar la cámara:

Para instalar y conectar la cámara:

1. Fije la cámara con el kit de tornillería suministrado, en el techo, en un poste o en una viga IPN.
2. Para la cámara fija y el domo, fije la caja de derivación junto a la cámara.
3. Conecte el cable de red de la cámara al puerto PoE de la caja de alimentación.
4. Conecte el cable verde del puerto LAN de la caja a su fuente de internet, por ejemplo un módem.
5. Enchufe la caja a la alimentación eléctrica.

Con una toma con protección contra sobretensiones: enchufe la caja a la toma con protección, que a su vez está conectada a la red eléctrica. Conecte el cable verde de la caja al puerto OUT de la toma y, a continuación, otro cable del puerto IN a su fuente de internet.

Conectar el minidomo:

El minidomo no se instala con una caja de derivación: la longitud de su cable no lo permite. Realice la conexión dentro de la canaleta, que sirve entonces de protección, y envuelva la conexión con cinta estanca para protegerla de la humedad.

Para facilitar la conexión, retire la tapa superior del minidomo, realice la conexión y vuelva a colocar la tapa.

El primer arranque:

La cámara puede tardar hasta un minuto en arrancar. En el domo y el minidomo, el objetivo gira durante esta fase: es normal.

La obligación de señalización:

Toda zona grabada debe estar señalizada mediante un cartel visible, aunque la cámara no tenga una finalidad de seguridad. Esta obligación legal es responsabilidad suya como titular de la explotación y afecta también a las zonas por las que circulan sus empleados y los profesionales que intervienen.
