Ihre Kamera installieren

Eine fachgerechte Installation bestimmt die Bildqualität und die Zuverlässigkeit des Signals Ihrer Mozaë-Kamera. Es gibt drei Modelle; alle werden über das Netzwerkkabel mit Strom versorgt, über ein separat zu bestellendes Netzteil.

Dieser Artikel enthält die folgenden Abschnitte:

• Die drei Kameramodelle
• Im Lieferumfang der Kamera enthaltenes Material
• Separat zu bestellendes Material
• Kamera montieren
• Mini-Dome anschließen
• Erster Start
• Die Kennzeichnungspflicht

Führen Sie die Installation sicher durch, insbesondere Arbeiten in der Höhe. Wir empfehlen Ihnen, einen qualifizierten Installateur zu beauftragen.

Die drei Kameramodelle:

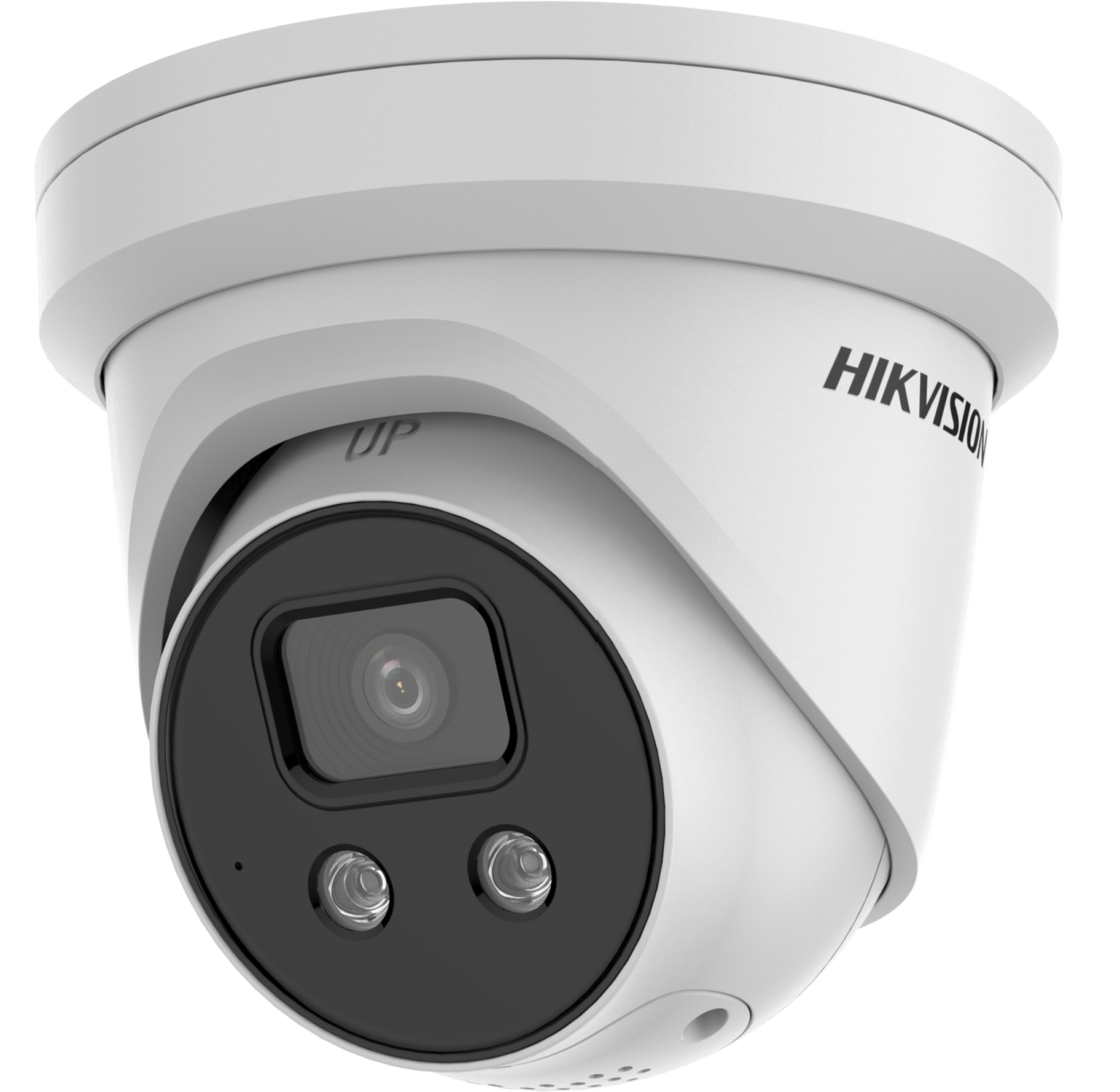

• Die Festkamera hat einen Weitwinkel und keinen Motor. Sie eignet sich für einen abgegrenzten Bereich: eine Abkalbebox oder einen Gang.

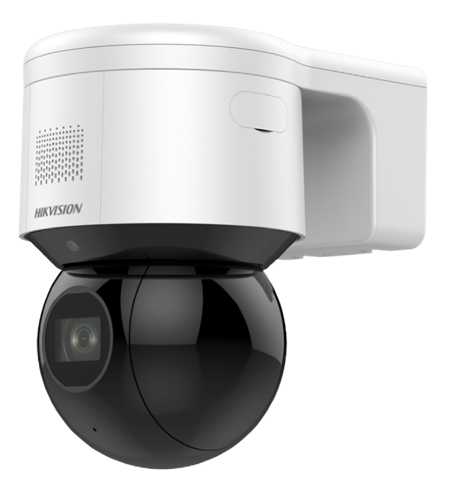

• Die Mini-Dome ist aus der Ferne schwenkbar und verfügt über Zoom und Mikrofon. Sie ist der richtige Kompromiss, um mehrere Bereiche eines Stalls abzudecken.

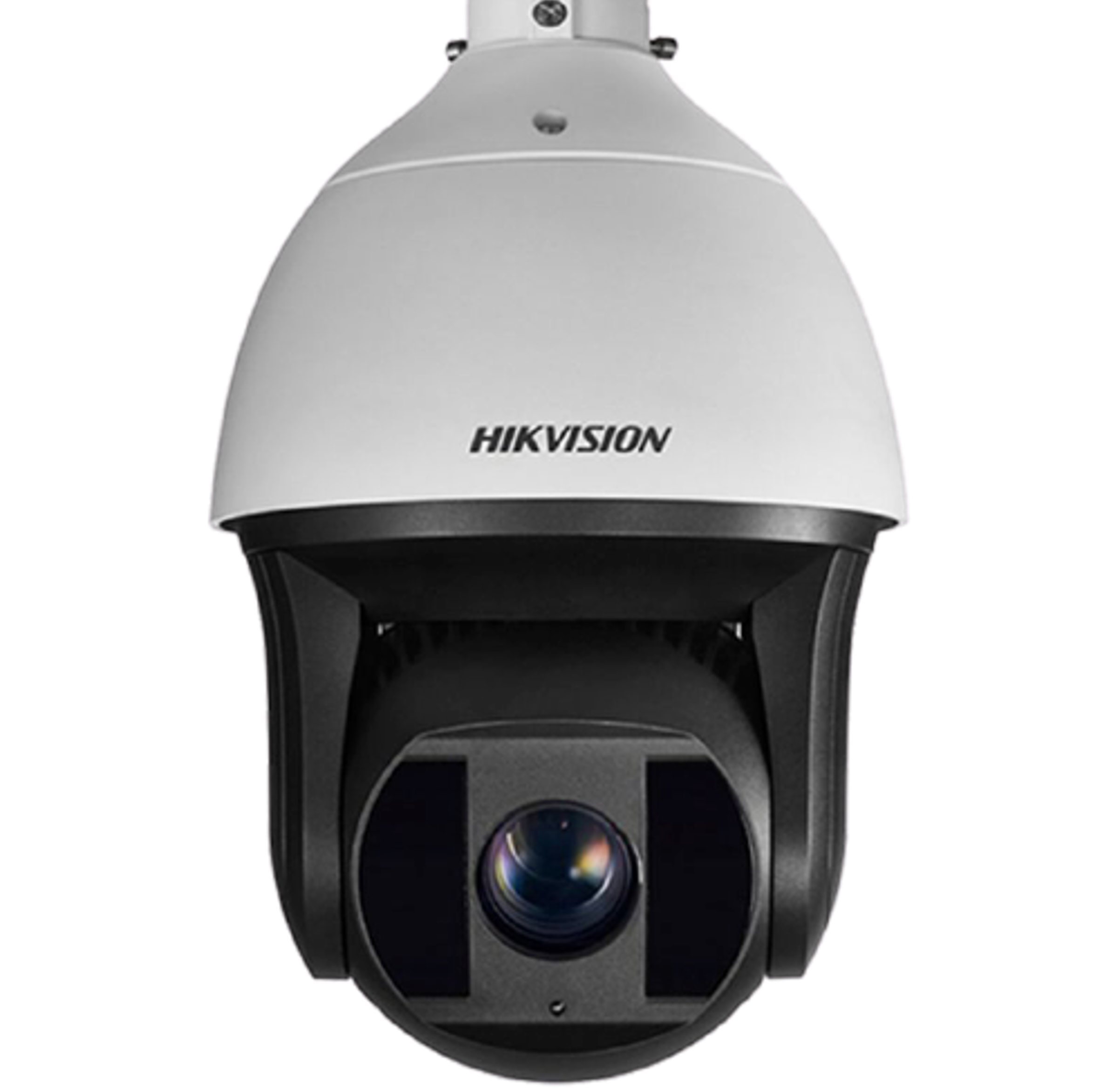

• Die Dome bietet einen starken Zoom und eine Infrarotreichweite von 100 Metern für große Räume.

Im Lieferumfang der Kamera enthaltenes Material:

• Eine Halterung für Doppel-T-Träger
• Ein 2 m langes Netzwerkkabel, um das Netzteil mit Ihrer Internetquelle zu verbinden
• Ein Schraubenset
• Eine Bohrschablone, nur für die Festkamera
• Eine Wandhalterung, für die Mini-Dome und die Dome

Separat zu bestellendes Material:

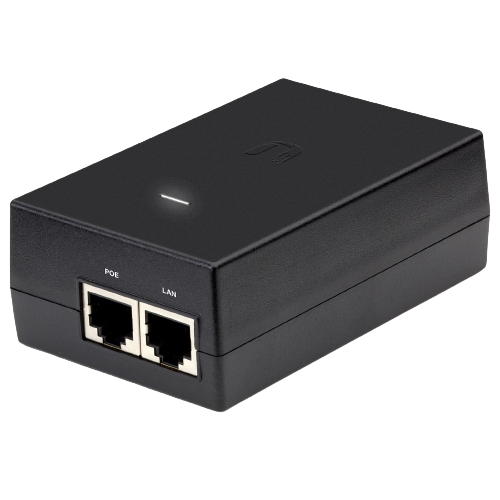

• Das Netzteil oder ein Schaltkasten, wenn Sie mehrere Kameras anschließen. Die Kamera wird ausschließlich über das Netzwerkkabel mit Strom versorgt. Das Netzteil kann auch Ihre Mozaë-Basisstation versorgen.
• Das Netzwerkkabel zwischen Kamera und Netzteil, mit einer an Ihren Stall angepassten Länge.

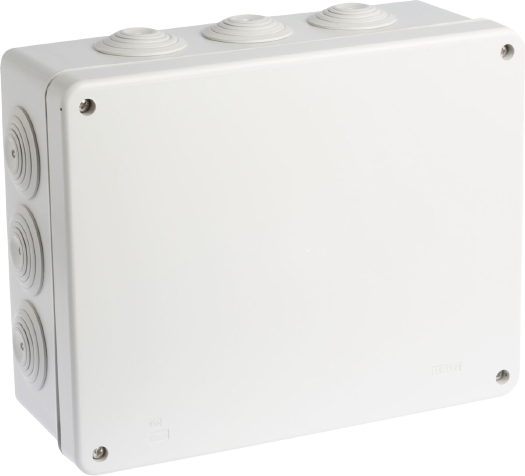

• Die Abzweigdose in passender Größe, für die Festkamera und die Dome.
• Die Überspannungsschutz-Steckdose, optional, aber dringend empfohlen. Sie erfordert ein drittes Netzwerkkabel von maximal 2 m.

Platzieren Sie das Netzteil in der Nähe Ihrer Internetquelle, zum Beispiel Ihres Modems. Wenn Sie das Material an einem Ort zusammenfassen, werden Installation und Fehlerbehebung einfacher.

Wenn Ihre Mozaë-Basisstation über das Netzteil versorgt wird, wird das mit der Basisstation gelieferte Netzteil nicht mehr benötigt. Bewahren Sie es als Ersatzteil auf: Es ist oft das erste Teil, das bei einer Fehlerbehebung ausgetauscht wird.

Kamera montieren:

So installieren und schließen Sie die Kamera an:

1. Befestigen Sie die Kamera mit dem mitgelieferten Schraubenset an der Decke, an einem Pfosten oder an einem Doppel-T-Träger.
2. Befestigen Sie bei der Festkamera und der Dome die Abzweigdose neben der Kamera.
3. Schließen Sie das Netzwerkkabel der Kamera an den PoE-Anschluss des Netzteils an.
4. Verbinden Sie das grüne Kabel vom LAN-Anschluss des Netzteils mit Ihrer Internetquelle, zum Beispiel einem Modem.
5. Schließen Sie das Netzteil an die Stromversorgung an.

Mit einer Überspannungsschutz-Steckdose: Stecken Sie das Netzteil in die Überspannungsschutz-Steckdose, die ihrerseits an das Stromnetz angeschlossen ist. Verbinden Sie das grüne Kabel des Netzteils mit dem OUT-Anschluss der Steckdose und anschließend ein weiteres Kabel vom IN-Anschluss mit Ihrer Internetquelle.

Mini-Dome anschließen:

Die Mini-Dome wird nicht mit einer Abzweigdose installiert: Die Länge ihres Kabels lässt dies nicht zu. Stellen Sie die Verbindung im Kabelkanal her, der dann als Schutz dient, und umwickeln Sie die Verbindung mit wasserdichtem Klebeband, um sie vor Feuchtigkeit zu schützen.

Um den Anschluss zu erleichtern, nehmen Sie die obere Abdeckung der Mini-Dome ab, stellen Sie die Verbindung her und setzen Sie die Abdeckung wieder auf.

Erster Start:

Der Start der Kamera kann bis zu einer Minute dauern. Bei der Dome und der Mini-Dome dreht sich das Objektiv während dieser Phase: Das ist normal.

Die Kennzeichnungspflicht:

Jeder gefilmte Bereich muss durch ein sichtbares Schild gekennzeichnet sein, auch wenn die Kamera nicht der Sicherheit dient. Diese gesetzliche Pflicht liegt in Ihrer Verantwortung als Betriebsleiter und betrifft auch die Bereiche, in denen sich Ihre Mitarbeiter und externe Dienstleister bewegen.
