Installer et raccorder la base Mozaë

La base Mozaë fait le lien entre vos capteurs et l'application : elle reçoit les mesures par ondes radio et les transmet par Internet. Sa position et son raccordement conditionnent directement la portée et la fiabilité de tout le système.

Avant de commencer
Effectuez les étapes en toute sécurité, en particulier les travaux en hauteur. Nous vous recommandons de faire appel à un installateur qualifié.

Le matériel

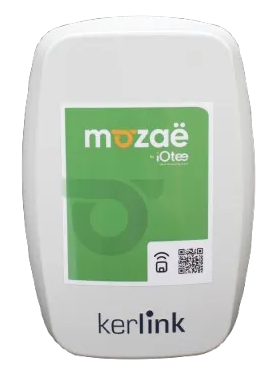

La base Mozaë

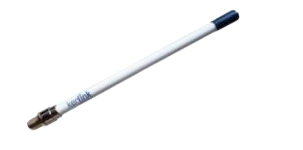

L'antenne LoRa

C'est elle qui assure la communication radio avec les capteurs.

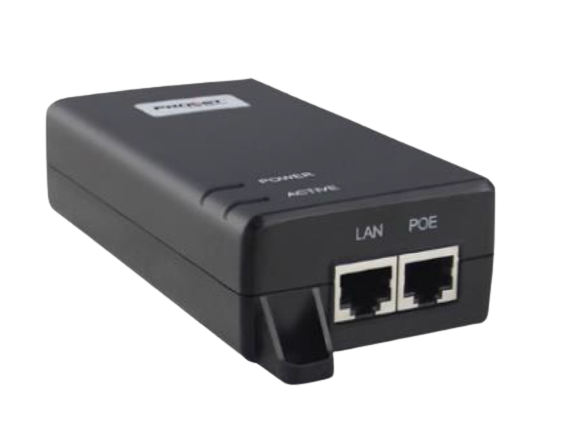

Le boîtier d'alimentation

Il est raccordé d'un côté à une prise électrique, de l'autre à la base par un câble réseau.

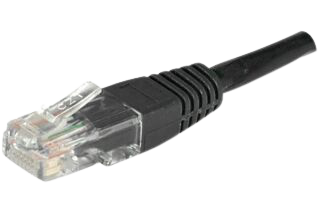

Le câble réseau

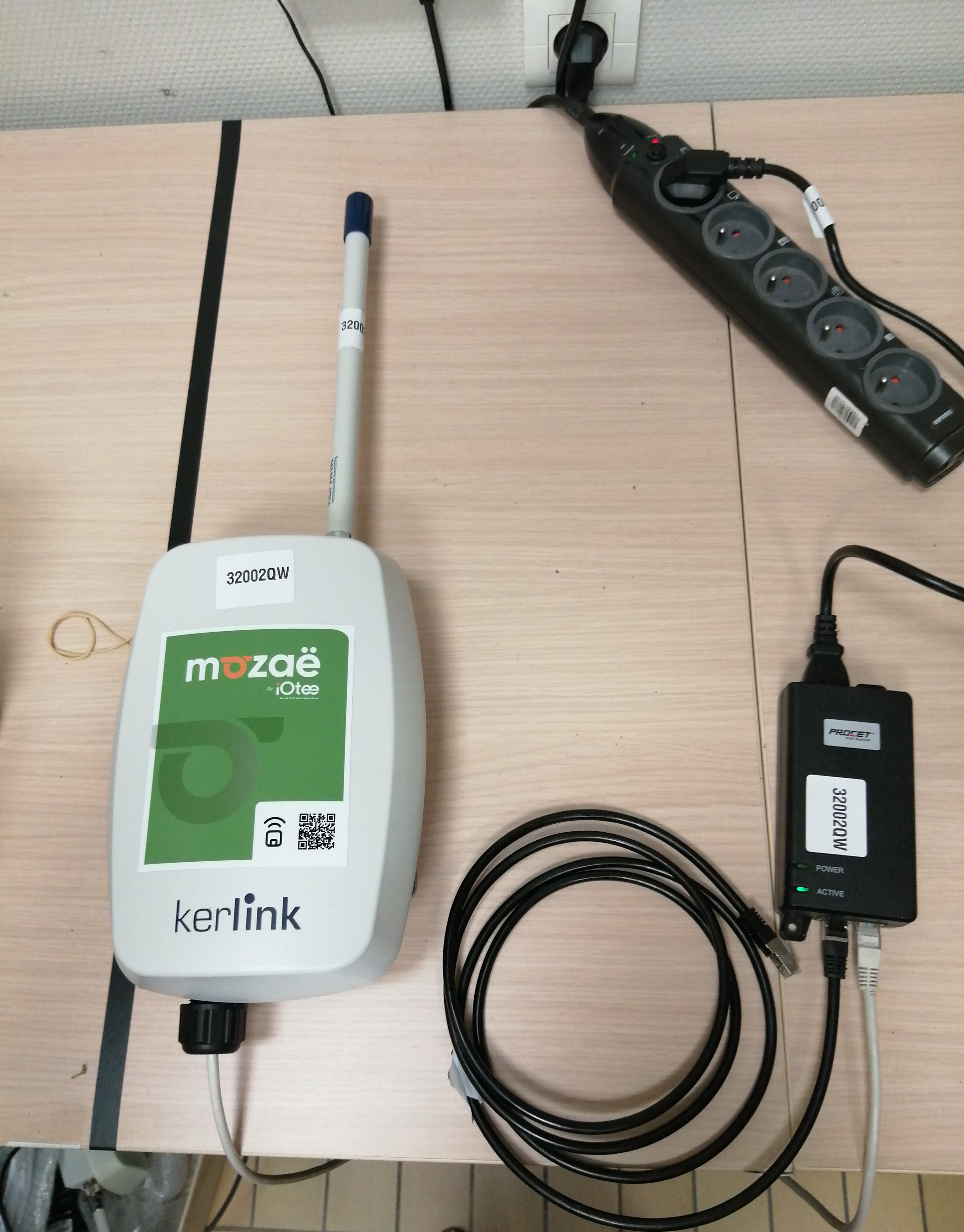

Raccorder la base

Branchez le boîtier sur une prise électrique.
Reliez le port PoE du boîtier à la base avec un câble réseau. Le branchement se fait sous la base.

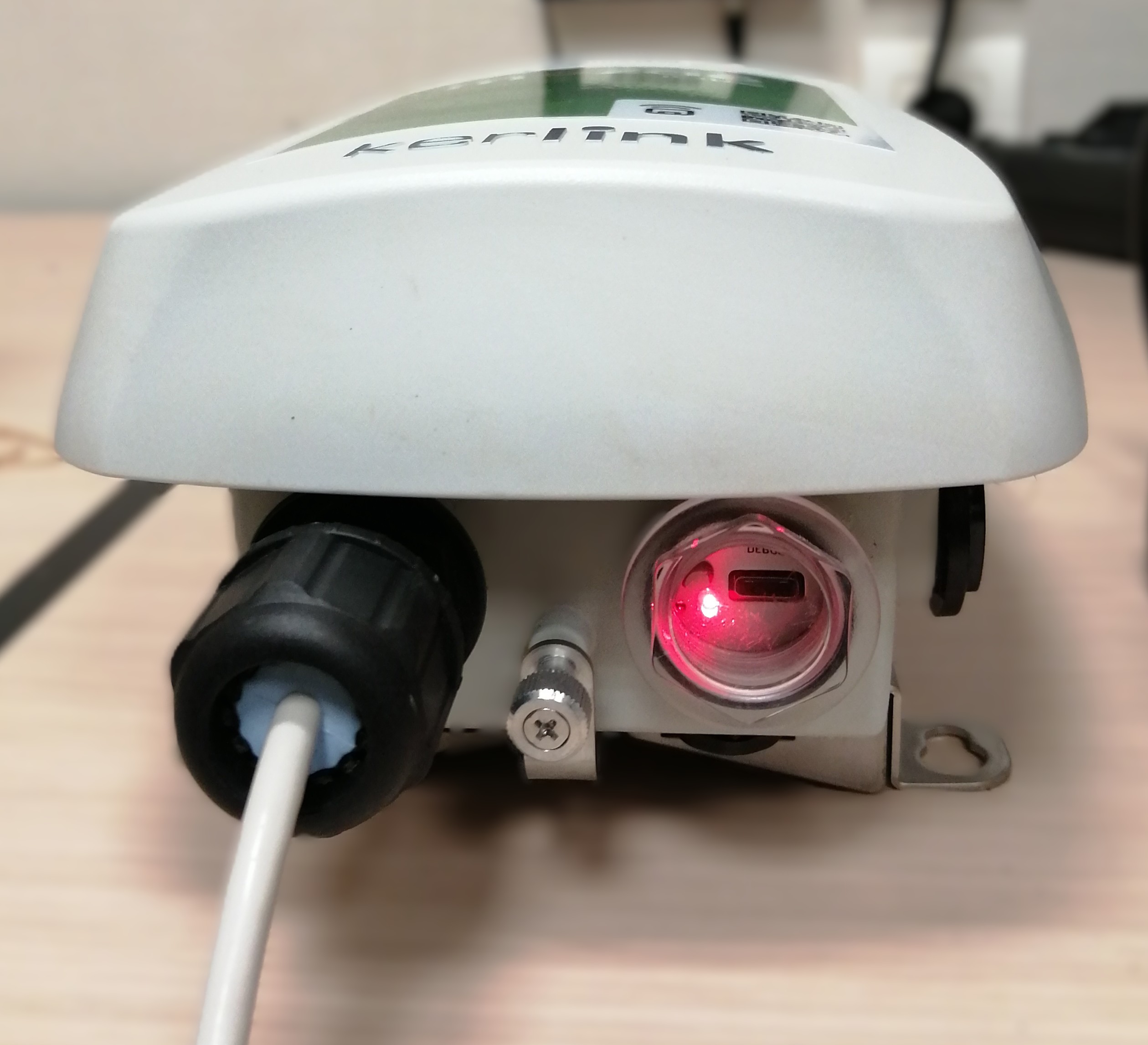

Vissez le presse-étoupe autour du câble.

Le presse-étoupe n'est pas optionnel
C'est lui qui protège la base des infiltrations d'eau. Une base dont le presse-étoupe n'est pas correctement vissé finira par tomber en panne.

Connecter la base à Internet

Sans Internet, les mesures de vos capteurs ne remontent pas jusqu'à l'application. Trois solutions existent.

Solution	Raccordement	Où poser la base
Carte SIM intégrée	Rien de plus à brancher. La carte SIM est fournie par iOtee.	Obligatoirement en extérieur, le plus haut possible, pour capter le réseau mobile.
Modem externe	Un câble réseau relie le port LAN du boîtier à un port du modem. Vous fournissez votre carte SIM.	Extérieur recommandé. Intérieur possible, avec antenne déportée.
Votre box Internet	Soit en direct, même branchement que pour un modem. Soit par un pont wifi si la box est dans un autre bâtiment : l'émetteur sur la box, le récepteur sur la base.	Extérieur recommandé. Intérieur possible, avec antenne déportée.

Où fixer la base et l'antenne

L'extérieur est recommandé : c'est là que la base capte le mieux les capteurs et le réseau. L'intérieur reste possible avec un modem externe ou votre box, à condition de déporter l'antenne.

Fixez la base à 50 cm minimum d'un mur ou d'une poutre, avec un bras de déport métallique.
Jamais sous un toit, et dans un endroit dégagé.
L'antenne LoRa se fixe à 4 m de hauteur minimum.
Placez-la au plus près des animaux équipés, sa portée étant limitée.
Si la base est en intérieur, l'antenne doit être déportée en hauteur et à l'extérieur dès lors que vos animaux vont au pâturage.

L'emplacement conditionne tout le système
Une base mal placée ne capte plus les capteurs, même en parfait état de marche. C'est la première cause de capteurs qui semblent muets alors qu'ils fonctionnent.
