Εγκατάσταση της κάμεράς σας

Η σωστή εγκατάσταση καθορίζει την ποιότητα της εικόνας και την αξιοπιστία του σήματος της κάμερας Mozaë. Υπάρχουν τρία μοντέλα· όλα τροφοδοτούνται μέσω του καλωδίου δικτύου, με ένα τροφοδοτικό που παραγγέλνεται ξεχωριστά.

Αυτό το άρθρο περιλαμβάνει τις εξής ενότητες:

• Τα τρία μοντέλα κάμερας
• Ο εξοπλισμός που παρέχεται με την κάμερα
• Ο εξοπλισμός που παραγγέλνεται ξεχωριστά
• Τοποθέτηση της κάμερας
• Σύνδεση του mini-dome
• Η πρώτη εκκίνηση
• Η υποχρέωση σήμανσης

Πραγματοποιήστε την εγκατάσταση με απόλυτη ασφάλεια, ιδίως τις εργασίες σε ύψος. Σας συνιστούμε να απευθυνθείτε σε εξειδικευμένο εγκαταστάτη.

Τα τρία μοντέλα κάμερας:

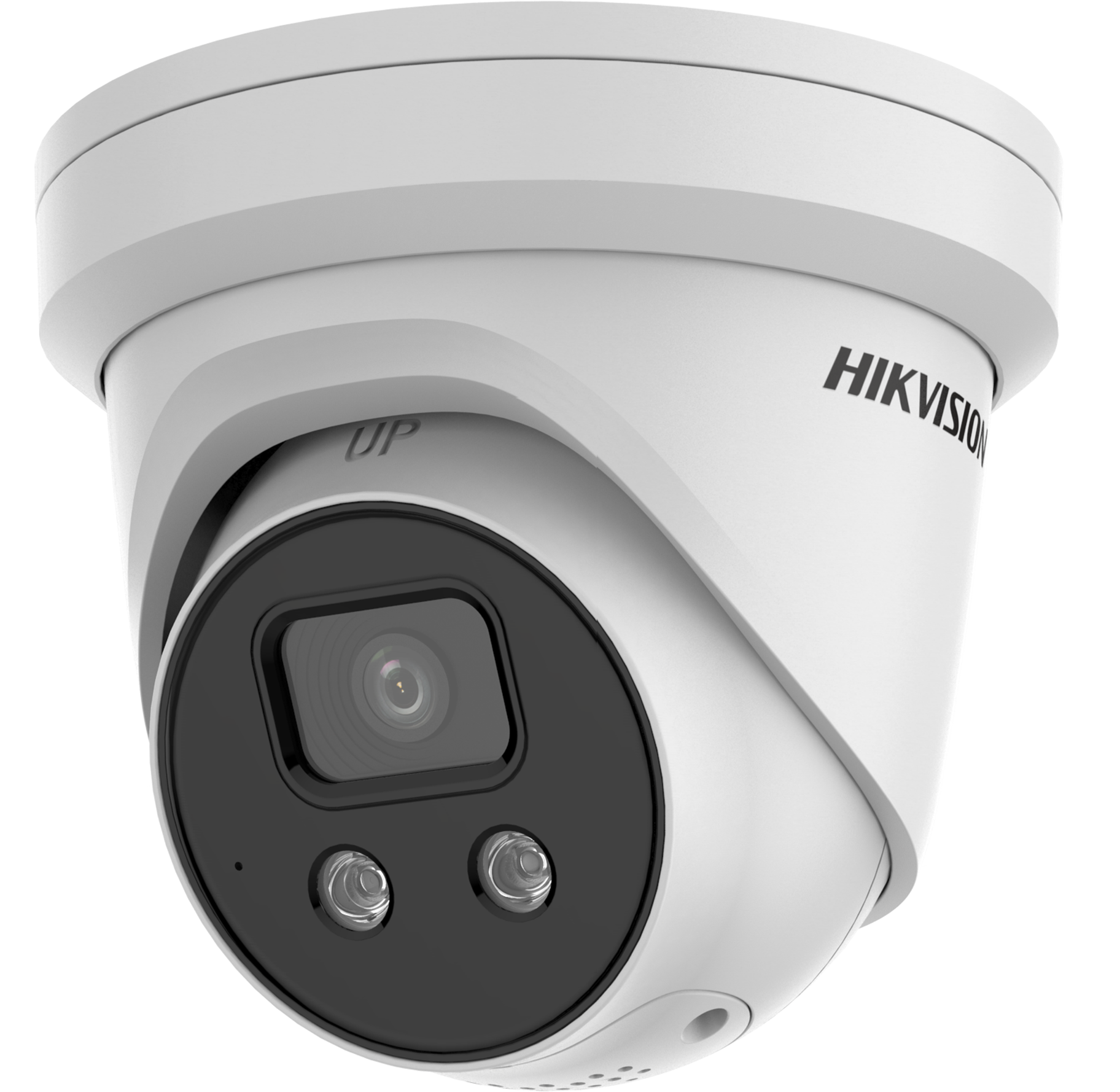

• Η σταθερή κάμερα είναι ευρυγώνια, χωρίς μηχανοκίνηση. Είναι κατάλληλη για μια οριοθετημένη ζώνη: ένα κελί τοκετού ή έναν διάδρομο.

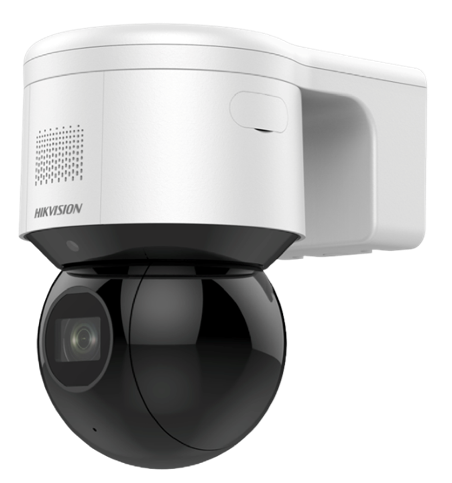

• Το mini-dome μπορεί να περιστραφεί εξ αποστάσεως και διαθέτει zoom και μικρόφωνο. Αποτελεί καλή λύση για την κάλυψη πολλών ζωνών ενός σταύλου.

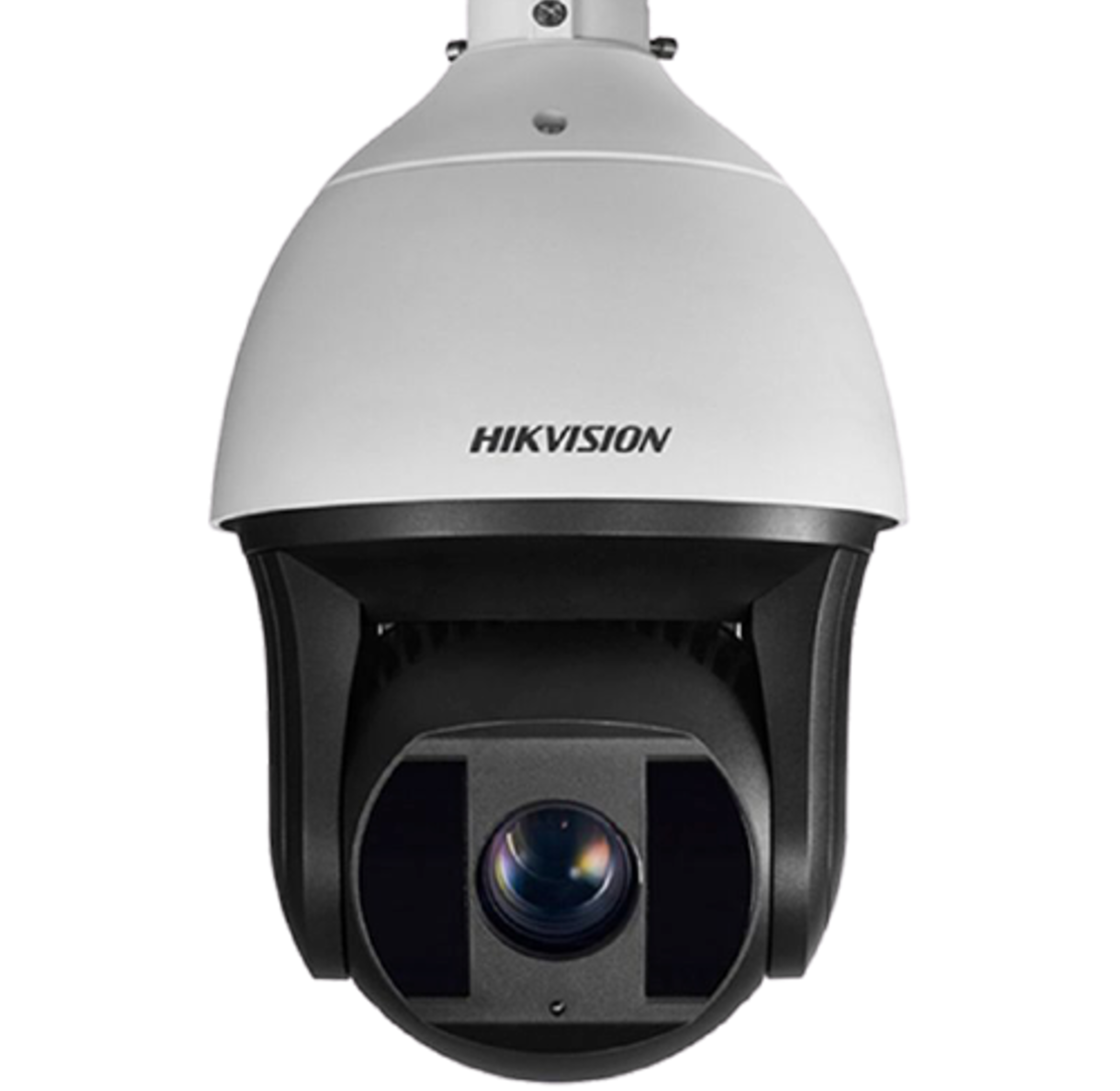

• Το dome προσφέρει ισχυρό zoom και εμβέλεια υπερύθρων 100 μέτρων, για μεγάλους χώρους.

Ο εξοπλισμός που παρέχεται με την κάμερα:

• Μια βάση για δοκό διπλού ταυ
• Ένα καλώδιο δικτύου 2 m, για τη σύνδεση του τροφοδοτικού με την πηγή internet
• Ένα σετ βιδών
• Ένα πρότυπο διάτρησης, μόνο για τη σταθερή κάμερα
• Μια βάση τοίχου, για το mini-dome και το dome

Ο εξοπλισμός που παραγγέλνεται ξεχωριστά:

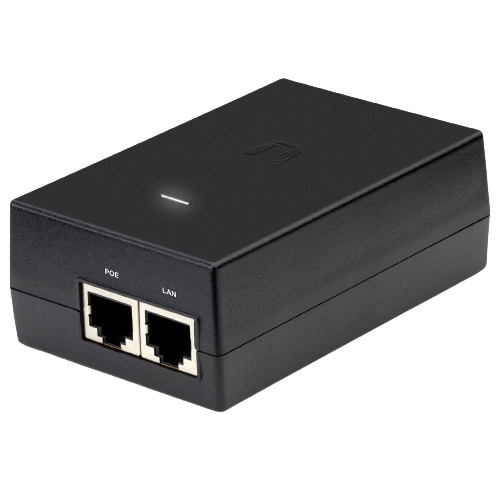

• Το τροφοδοτικό, ή ένας πίνακας αν συνδέετε πολλές κάμερες. Η κάμερα τροφοδοτείται αποκλειστικά μέσω του καλωδίου δικτύου. Το τροφοδοτικό μπορεί επίσης να τροφοδοτεί τον σταθμό βάσης Mozaë.
• Το καλώδιο δικτύου μεταξύ της κάμερας και του τροφοδοτικού, με μήκος κατάλληλο για τον σταύλο σας.

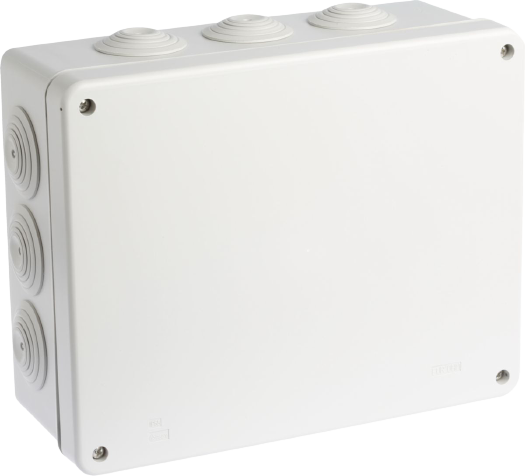

• Το κουτί διακλάδωσης, κατάλληλου μεγέθους, για τη σταθερή κάμερα και το dome.
• Η πρίζα αντικεραυνικής προστασίας, προαιρετική αλλά ιδιαίτερα συνιστώμενη. Απαιτεί ένα τρίτο καλώδιο δικτύου έως 2 m.

Τοποθετήστε το τροφοδοτικό κοντά στην πηγή internet, για παράδειγμα στο μόντεμ σας. Η συγκέντρωση του εξοπλισμού στο ίδιο σημείο απλοποιεί την εγκατάσταση και την αντιμετώπιση βλαβών.

Αν ο σταθμός βάσης Mozaë τροφοδοτείται από το τροφοδοτικό της κάμερας, ο μετασχηματιστής τροφοδοσίας που παρέχεται με τον σταθμό βάσης δεν χρειάζεται πλέον. Φυλάξτε τον ως ανταλλακτικό: είναι συχνά το πρώτο εξάρτημα που αντικαθίσταται κατά την αντιμετώπιση βλαβών.

Τοποθέτηση της κάμερας:

Για να εγκαταστήσετε και να συνδέσετε την κάμερα:

1. Στερεώστε την κάμερα με το παρεχόμενο σετ βιδών, στην οροφή, σε στύλο ή σε δοκό διπλού ταυ.
2. Για τη σταθερή κάμερα και το dome, στερεώστε το κουτί διακλάδωσης δίπλα στην κάμερα.
3. Συνδέστε το καλώδιο δικτύου της κάμερας στη θύρα PoE του τροφοδοτικού.
4. Συνδέστε το πράσινο καλώδιο από τη θύρα LAN του τροφοδοτικού στην πηγή internet, για παράδειγμα σε ένα μόντεμ.
5. Συνδέστε το τροφοδοτικό στο ηλεκτρικό ρεύμα.

Με πρίζα αντικεραυνικής προστασίας: συνδέστε το τροφοδοτικό στην πρίζα αντικεραυνικής προστασίας, η οποία είναι συνδεδεμένη στο ηλεκτρικό δίκτυο. Συνδέστε το πράσινο καλώδιο του τροφοδοτικού στη θύρα OUT της πρίζας και στη συνέχεια ένα άλλο καλώδιο από τη θύρα IN στην πηγή internet.

Σύνδεση του mini-dome:

Το mini-dome δεν εγκαθίσταται με κουτί διακλάδωσης: το μήκος του καλωδίου του δεν το επιτρέπει. Πραγματοποιήστε τη σύνδεση μέσα στο κανάλι καλωδίων, το οποίο λειτουργεί ως προστασία, και στη συνέχεια τυλίξτε τη σύνδεση με αδιάβροχη ταινία για να την προστατέψετε από την υγρασία.

Για να διευκολύνετε τη σύνδεση, αφαιρέστε το επάνω κάλυμμα του mini-dome, πραγματοποιήστε τη σύνδεση και επανατοποθετήστε το κάλυμμα.

Η πρώτη εκκίνηση:

Η εκκίνηση της κάμερας μπορεί να διαρκέσει έως ένα λεπτό. Στο dome και στο mini-dome, ο φακός περιστρέφεται κατά τη φάση αυτή: είναι φυσιολογικό.

Η υποχρέωση σήμανσης:

Κάθε ζώνη που βιντεοσκοπείται πρέπει να επισημαίνεται με ορατή πινακίδα, ακόμη και αν η κάμερα δεν έχει σκοπό ασφάλειας. Η νομική αυτή υποχρέωση αποτελεί δική σας ευθύνη ως υπεύθυνου της εκμετάλλευσης και αφορά επίσης τις ζώνες όπου κινούνται οι εργαζόμενοί σας και οι εξωτερικοί συνεργάτες.
